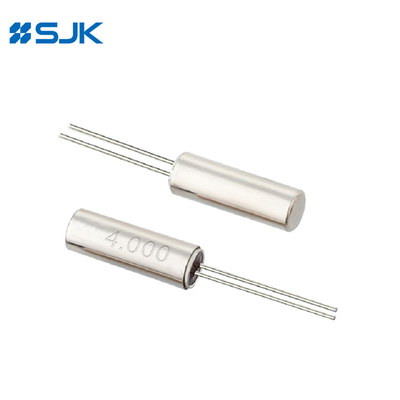

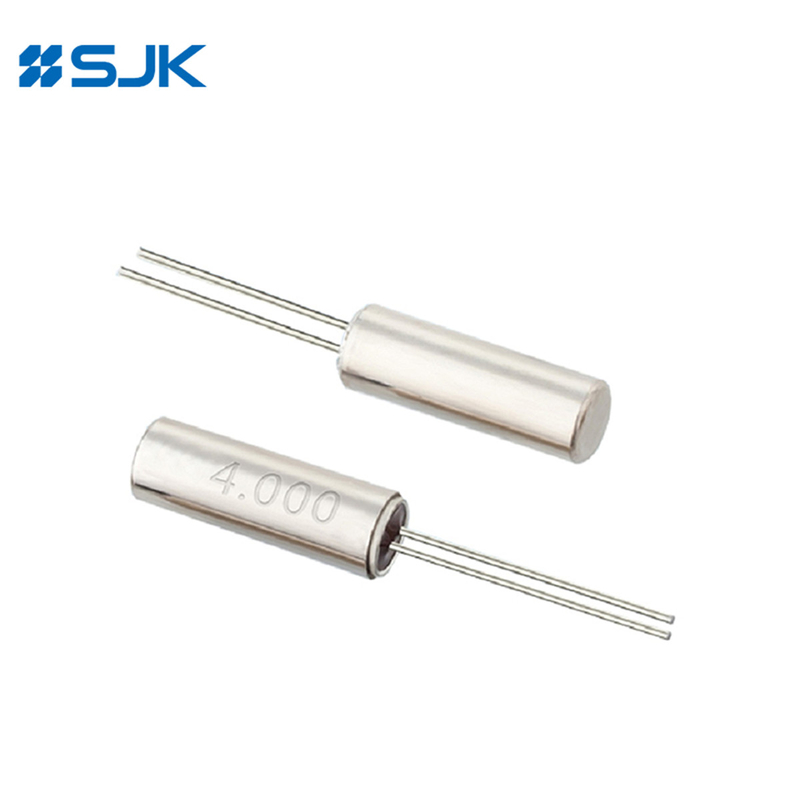

Rodzaj	6Z Kryształ cylindryczny
Wielkość	3 × 9 mm / 3 × 10 mm	2 × 6 mm / 3 × 8 mm
Zakres częstotliwości	3.579~4.0MHz	4.0~50MHz
Pojemność obciążenia	12pF, 16pF, 20pF lub określić
Poziom napędu	10~+100μW
Tolerancja częstotliwości	±10~±30 ppm lub określić
Odporność na izolację	500MΩ w warunkach DC200V
Odporność seryjna	40~180Ω (3,579~30MHz)	80Ω (30~50MHz)
Temperatura pracy	-20~+70°C, -40~+85°C
Temperatura przechowywania	-40~+85°C
Pojemność szuntu	5pF Typ.
Starzenie (w temperaturze 25°C)	Maksymalnie ± 3 ppm/rok.
Jednostka pakowania	Tysiąc sztuk.

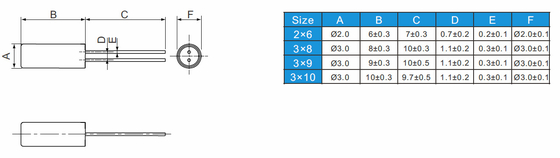

Wymiary [mm]

Zakres temperatury roboczej od -20 do 70 °C do -40 do 85 °C 0

UWAGA 1: Użyj pincety, jeśli potrzebne jest zgięcie przewodów.

UWAGA 2: Lutowanie nadwozia cylindru może pogorszyć właściwości kryształu i należy go unikać.
