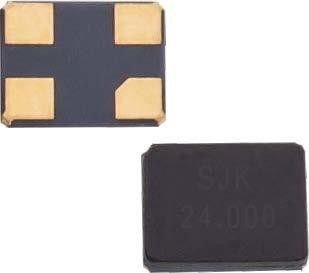

7Z Kryształowy Kryształowy Kwarc Rezonator

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Rodzaj:

Kryształ SMD uszczelniony szkłem 7Z

Zakres częstotliwości:

12 ~ 64 MHz

Kolejność wydźwięku:

Fundamentalny

Wielkość:

2,5u00d72,0u00d70,75mm

Jednostka opakowania:

3000szt./szpula

Wnioski:

Telekomunikacja, PC, DVC, DSC itp

Podkreślić:

Rezonator kryształowy kwarcowy o częstotliwości 12 MHz

Rezonator kryształowy kwarcowy o częstotliwości 64 MHz

4 MHz rezonator OEM

Opis produktu

Specyfikacje i wymiary

Cechy

2520 rozmiar miniaturowy i lekki rezonator kryształowy SMD o niskim profilu 0,75 mm

Szeroki zakres częstotliwości od 12 MHz do 64 MHz

Doskonała odporność na ciepło.

Wysoka precyzja i duża niezawodność

Automatyczne montowanie i lutowanie z powrotem

Aplikacje: Telekomunikacje, urządzenia konsumenckie, DVC, PC, DSC, aplikacje motoryzacyjne itp.

Zgodność z RoHS

Specyfikacje

Rodzaj	7Z Szklany kryształ SMD
Zakres częstotliwości	12~13MHz	13~20MHz	20~27MHz	27~64MHz
Rozkaz przeliczenia	Podstawowe
Pojemność obciążenia	8pF, 10pF, 12pF lub określić
Poziom napędu	1 ~ 50 μW Maks. (10 μW Typ.)
Tolerancja częstotliwości	±10 ppm, ±20 ppm lub określić
Odporność seryjna	Maksymalnie 200Ω.	150Ω maks.	80Ω Max.	60Ω Max.
Pojemność szuntu	5 pF Max.
Temperatura pracy	-20~+70°C, -40~+85°C lub określić
Temperatura przechowywania	-55~+125°C
Starzenie (w temperaturze 25°C)	Maksymalnie ± 3 ppm/rok.
Jednostka pakowania	3000 sztuk na rolkę

Wymiary [mm]

7Z Kryształowy Kryształowy Kwarc Rezonator 0

Produkty

- Lista kryształowych rezonatorów
- Lista oscylatorów kryształowych
- Lista filtrów kryształowych
- Lista wyrobów ceramicznych
- Lista urządzeń SAW
- Lista oscylatorów MEMS

TEKNICZNE

- Badania niezawodności
- Informacje o ekologicznym produkcie
- Taśma i rolka
- Świadectwa
- Wykres przepływów
- Polityka jakości

Jakość

O SJK

- Profil firmy
- Historia i wyróżnienia
- SJK Life.

7Z Kryształowy Kryształowy Kwarc Rezonator 1 +86-755-88352869

7Z Kryształowy Kryształowy Kwarc Rezonator 2 SJK@q-crystal.com

OnLin

Skype

Tagi:

Rezonator kryształowy kwarcowy o częstotliwości 12 MHz

Rezonator kryształowy kwarcowy o częstotliwości 64 MHz

4 MHz rezonator OEM

ZAŁĄCZONE PRODUKTY

Wideo

Wysokiej precyzji 6I serii SMD5032 Jednostka kryształowa szklanka 8MHz do 54MHz Do PC PDA DSC Karta interfejsu USB

Najlepszą cenę

Wideo

Jednostka kryształowa M49SMD serii 6P 7 x 4 mm Wielkość 6,7458 MHz do 50 MHz dla urządzeń przemysłowych

Najlepszą cenę

Wideo

UM-1 Krystalny rezonator wspierający niską częstotliwość typu dip

Najlepszą cenę

Wideo

Niski profil SMD1210 Jednostka krystaliczna dla szeregu wysokiej częstotliwości od 26MHz do 96MHz dla urządzenia systemu komunikacji bezprzewodowej

Najlepszą cenę

Wideo

7F serii SMD2016 Jednostka krystaliczna 16MHz do 96MHz dla lepszej wydajności

Najlepszą cenę

Wideo

Ultra miniaturowa jednostka krystaliczna serii 7Y SMD1612 24MHz - 80MHz dla urządzeń komunikacyjnych

Najlepszą cenę

Wideo

7E serii SMD2520 Jednostka krystaliczna 12MHz do 96MHz Wysoka precyzja dla łączności bezprzewodowej

Najlepszą cenę

Wideo

Miniaturowa i lekka 7U serii SMD3225 Jednostka kryształowa szwowa wysokiej częstotliwości stabilność dla zastosowań o wysokiej częstotliwości

Najlepszą cenę

Rezonator kryształowy

Seria 6A, HC-49/U Crystal Unit

Seria 6B, HC-49S/SS Crystal Unit

Seria 6C, HC-49SMD/49SSMD Crystal Unit

Jednostka krystaliczna serii 6P HC-M49SMD

Seria 6D, jednostka kryształowa UM-1

Seria 6Z, jednostka kryształowa typu cylindrowego

Seria 7S, SMD 1210 Jednostka kryształowa

Seria 7Y, SMD 1612 Jednostka kryształowa

Zestaw kryształowy do szwu serii 7F, SMD 2016

Seria 7E, SMD 2520 Seam Crystal Unit

Seria 7U, SMD 3225 Seam Crystal Unit

Seria 7I, SMD 5032 Jednostka kryształowa

Seria 6G, SMD 6035 Jednostka kryształowa

Seria 6F, SMD 7050 Seam Crystal Unit

Seria 7Z, SMD 2520 Crystal Glass Unit

Seria 7V, jednostka SMD 3225 Crystal Glass

Seria 6I, SMD 5032 Jednostka kryształowa szkła

SMD 6035 Jednostka kryształowa szkła

32.768KHz kryształ widelca regulacyjnego

Serii 7K, SMD 1610 Kryształ widelca tuningowego

Seria 7R, SMD 2012 Kryształ widelca regulacyjnego

Seria 7L, SMD 3215 Kryształ widelca tuningowego

Seria 7M, SMD 7015 Kryształ widelca regulacyjnego

Seria 6LC, SMD 8038 Kryształ widelca regulacyjnego

Seria 6LB, SMD 206B Kryształ widelca regulacyjnego

Seria 6K6, przez otwór 2*6 mm kryształ widelca tuningowego

Seria 6K8, przez otwór 3*8mm Kryształ widelca tuningowego

Oscylator kwarcowy

Serial 8N, oscylator kryształowy SMD 1612

Oscylator kryształowy serii 1N, SMD 2016

Osilator kryształowy serii 2N, SMD 2520

Oświetlacz kryształowy serii 3N, SMD 3225

Oscylator kryształowy serii 7N, SMD 5032

Oświetlacz kryształowy serii 6N, SMD 7050

Osilator kryształowy serii 9N, SMD 1490

Oświetlacz kryształowy serii 6MF, pełnowymiarowy przez otwór

Seria 6MH, oscylator kryształowy półrozmiarowy

Oscylator różniczkowy

Oscylator wyjściowy serii 3J, SMD 3225 LVPECL

Oscylator wyjściowy LVDS serii 3D, SMD 3225

Oscylator wyjściowy serii 3H SMD 3225 HCSL

Oscylator wyjściowy LVPECL serii 5J, SMD 5032

Oświetlacz wyjściowy SMD 5032 serii 5D LVDS

Oscylator wyjściowy serii 5H SMD 5032 HCSL

Oscylator wyjściowy serii 7J, SMD 7050 LVPECL

Osilator wyjściowy LVDS serii 7B, SMD 7050

Oscylator wyjściowy serii 7H SMD 7050 HCSL

Oscylator wyjściowy serii 9J, SMD 1490 LVPECL

Oscylator wyjściowy LVDS serii 9D, SMD 1490

ok

Seria 1X, SMD 9*7 Rozmiar OCXO

Seria 9X, SMD 14*9*5 Rozmiar OCXO

Seria 5X, SMD 25*22*11 Rozmiar OCXO

Seria 2X, OCXO przez otwór

Seria 3X, przez otwór 20*20 OCXO

Seria 9M, przez otwór 25*25*12 OCXO

Seria 6X, 36*27*12

TCXO/VC-TCXO

Seria 7X, SMD 2016 TCXO / VC-TCXO

Seria 7Q, SMD 2520 TCXO / VC-TCXO Wycięte fale sinus

Seria 7T, SMD 3225 CMOS TCXO / VC-TCXO

Seria 5T, SMD 5032 TCXO / VC-TCXO

Seria 8T, SMD 7050 TCXO / VC-TCXO

Seria 9T, SMD 1490 TCXO / VC-TCXO

Seria 6T, TCXO/VC-TCXO z otworem przez otwór

Serii 1T SMD 1612 TCXO/VC-TCXO

Seria 8W SMD 3225 TCXO /VC-TCXO (Clipped sine wave)

Serii 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Seria 3S, SMD 3225 CMOS Wyjście VCXO

Seria 3P, SMD 3225 LVPECL Wyjście VCXO

Seria 5S, SMD 5032 CMOS Wyjście VCXO

Pozycja 5P, SMD 5032 LVPECL Wyjście VCXO

Poziom prądu:

Seria 6S, SMD 7050 CMOS Wyjście VCXO

Seria 7P, SMD 7050 LVPECL Wyjście VCXO

Poziom wyjścia:

Seria 9S, SMD 1490 CMOS Wyjście VCXO

Seria 9P, SMD 1490 LVPECL Wyjście VCXO

Seria 9X, SMD 1495 Rozmiar OCXO

Seria 5X, SMD 252211 Rozmiar OCXO

Seria 9M, przez otwór 252512 OCXO

Seria 6X, 362712
