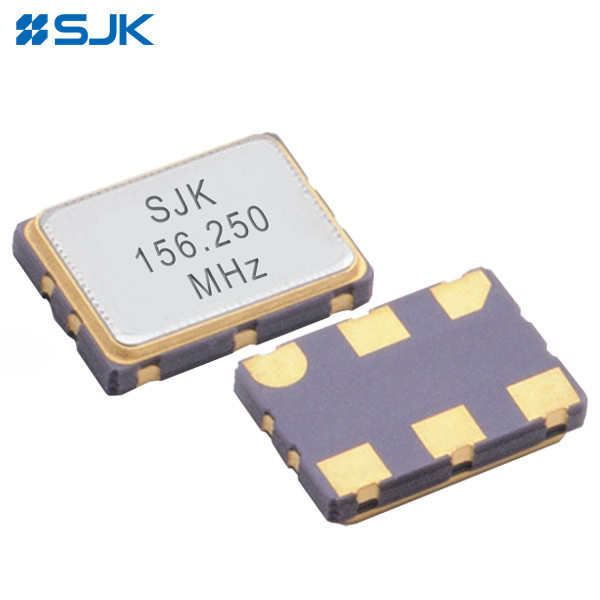

Rodzaj	Oscylator SMD z wyjściem LVDS serii 7B
Rodzaj wyjścia	LVDS
Obciążenie wyjściowe	100Ω
Napięcie zasilania	2.5V/3.3V
Zakres częstotliwości	10~320 MHz	10~1500MHz
Prąd zasilający	65 mA maks.	50 mA maks.
Ogólna stabilność częstotliwości*	±25 ppm, ±50 ppm lub określić
Temperatura pracy	-40~+85°C lub określić
Temperatura przechowywania	-55~+125°C
Włókno Vol (Max.) /Voh (Min.)	0.9V /1.6V
Czas wzrostu (Tr) /spadku (Tf)	1Max.
Cykl pracy	45~55%
Czas uruchomienia	Maksymalnie 2 sekundy.	Maksymalnie 10 sekund.
Hałas fazowy (156,25MHz) @1KHz	-130 dBc/Hz	-113 dBc/Hz
Jitter fazowy (12KHz~20MHz)	1 PS Max.
Starzenie (w temperaturze 25°C)	± 3 ppm/rok maks.
Jednostka pakowania	1000 sztuk na rolkę

* Włączając tolerancję częstotliwości w temperaturze 25°C, zmiany temperatury, zmiany napięcia zasilania, starzenie się i wibracje

Wymiary [mm]

SMD 7.0*5.0 LVDS Wyjściowy Oscylator różniczkowy z ±25 ppm -40~+85 100.000MHz 0

SMD 7.0*5.0 LVDS Wyjściowy Oscylator różniczkowy z ±25 ppm -40~+85 100.000MHz 1 +86-755-88352869

SMD 7.0*5.0 LVDS Wyjściowy Oscylator różniczkowy z ±25 ppm -40~+85 100.000MHz 2 Rita@q-crystal.com
