Rodzaj	Oscylator SMD z wyjściem HCSL serii 7H
Rodzaj wyjścia	HCSL
Obciążenie wyjściowe	50Ω
Napięcie zasilania	2.5V/3.3V
Zakres częstotliwości	25~200MHz
Prąd zasilający	30 mA maks.
Ogólna stabilność częstotliwości*	±25 ppm, ±50 ppm lub określić
Temperatura pracy	-40~+85°C lub określić
Temperatura przechowywania	-55~+125°C
Włókno Vol (Max.) /Voh (Min.)	0mV /740mV
Czas wzrostu (Tr) /spadku (Tf)	0.5ns Max.
Cykl pracy	45~55%
Czas uruchomienia	Maksymalnie 10 sekund.
Hałas fazowy (156,25 MHz) w 1KHz	-120dBc/Hz
Jitter fazowy (12KHz~20MHz)	1 PS Max.
Starzenie (w temperaturze 25°C)	± 3 ppm/rok maks.
Jednostka pakowania	1000 sztuk na rolkę

*Włączając tolerancję częstotliwości w temperaturze 25°C, zmiany temperatury, zmiany napięcia zasilania, starzenie się i wibracje

Wymiary [mm]

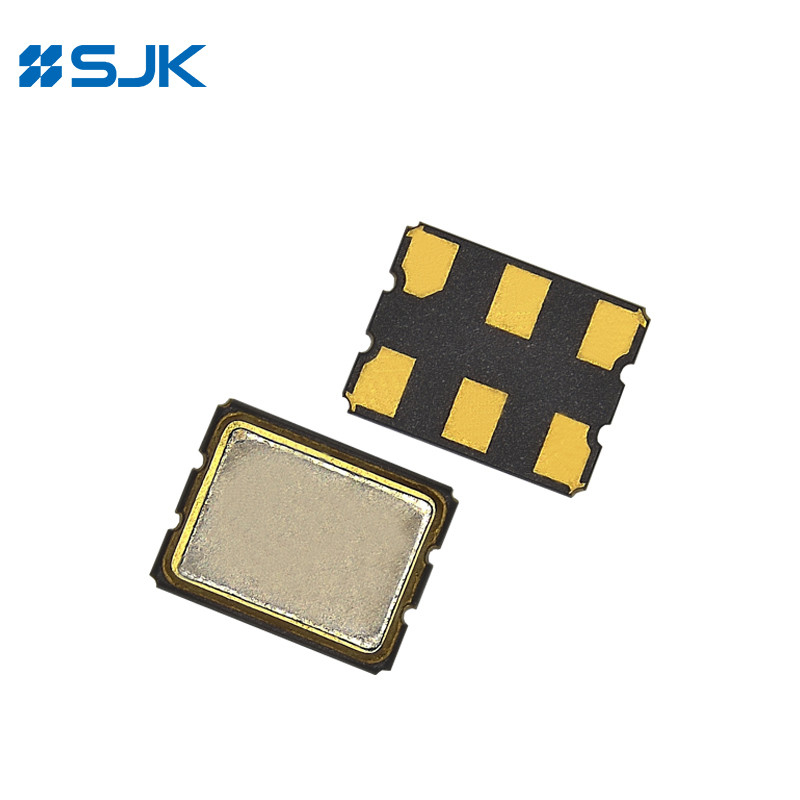

SMD 7050 HCSL Oscylator Wsparcie 25~200MHz 3.3V Do zastosowań komunikacyjnych 0

SMD 7050 HCSL Oscylator Wsparcie 25~200MHz 3.3V Do zastosowań komunikacyjnych 1 +86-755-88352869

SMD 7050 HCSL Oscylator Wsparcie 25~200MHz 3.3V Do zastosowań komunikacyjnych 2 Rita@q-crystal.com

Tagi:

Oscylatory różnicowe SMD 7050

oscylatory różnicowe 3.3V

3Oscylator HCSL o napięciu 0
