Rodzaj	Oscylator SMD wyjściowy serii 9J LVPECL
Rodzaj wyjścia	LVPECL
Obciążenie wyjściowe	50Ω do Vcc-2V
Napięcie zasilania	2.5V/3.3V
Zakres częstotliwości	25 ~ 700 MHz
Prąd zasilający	80 mA maks.
Ogólna stabilność częstotliwości*	±25 ppm, ±50 ppm lub określić
Temperatura pracy	-40~+85°C lub określić
Temperatura przechowywania	-55~+125°C
Włókno Vol (Max.) /Voh (Min.)	Vcc-1.62V/Vcc-1.026V
Czas wzrostu (Tr) /spadku (Tf)	1s Max.
Cykl pracy	45~55%
Czas uruchomienia	Maksymalnie 10 sekund.
Hałas fazowy (156,25 MHz) w 1KHz	-120dBc/Hz
Jitter fazowy (12KHz~20MHz)	1 PS Max.
Starzenie (w temperaturze 25°C)	± 3 ppm/rok maks.
Jednostka pakowania	500 sztuk na rolkę

*: Włączając tolerancję częstotliwości w temperaturze 25°C, zmiany temperatury, zmiany napięcia zasilania, starzenie się i wibracje

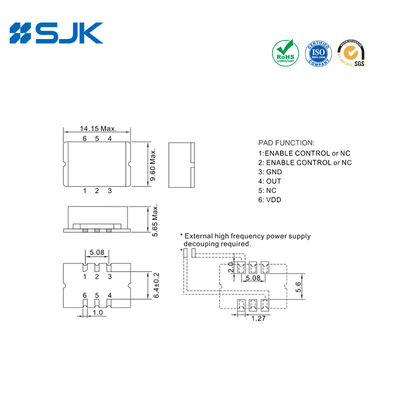

Wymiary [mm]

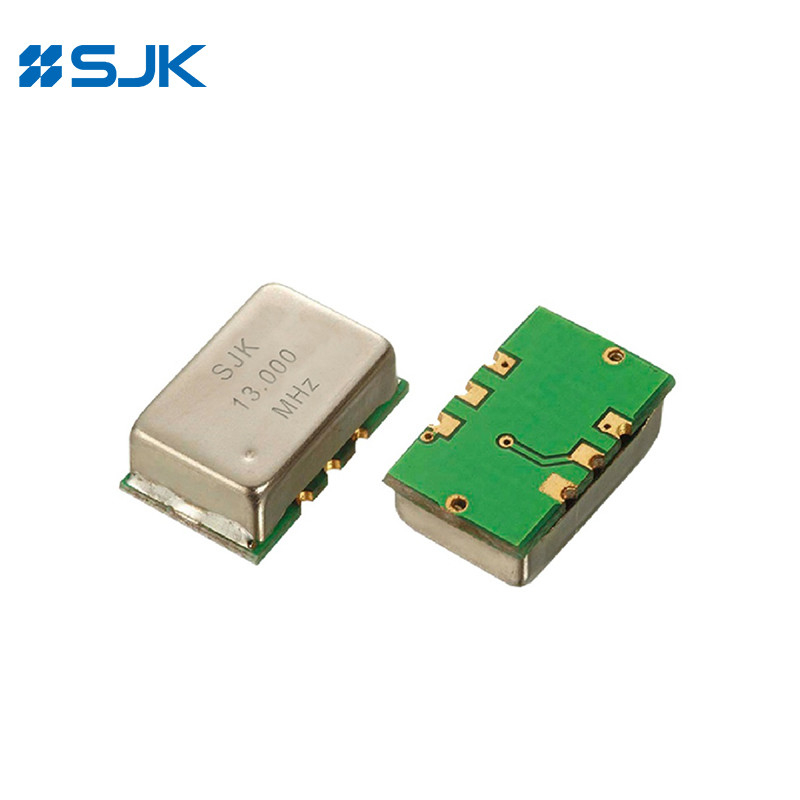

SMD 1490 Rozmiar różnicowy oscylator LVPECL z częstotliwością 25~700 MHz dla Gigabit Ethernet 0

SMD 1490 Rozmiar różnicowy oscylator LVPECL z częstotliwością 25~700 MHz dla Gigabit Ethernet 1 +86-755-88352869

SMD 1490 Rozmiar różnicowy oscylator LVPECL z częstotliwością 25~700 MHz dla Gigabit Ethernet 2 Rita@q-crystal.com
