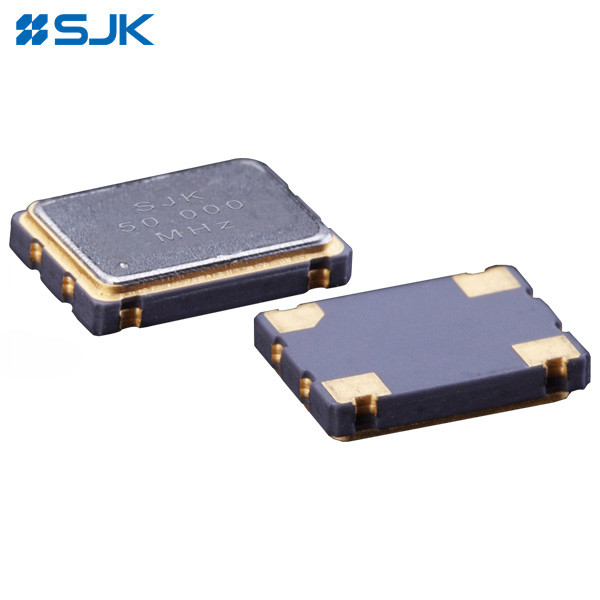

Miniaturowe i lekkie oscylatory kryształowe SMD
Funkcja trójstanowa
Napięcie zasilania: 1,8V~3,3V, 5,0V
Typ wyjścia CMOS, dostępny zakres częstotliwości: 1MHz~220MHz
Niskie drgania zapewniają wysoką wydajność
Aplikacja dla serwera. Gb ethernet, HDTV, DVC, sprzęt testowy,PC, urządzenia peryferyjne PC, urządzenia multimedialne samochodowe itp.
Zgodne z RoHS / wolne od Pb

Specyfikacje elektroniczne:

Pozycja	Oscylatory kryształowe serii 6N SMD 7050
Rodzaj wyjścia	CMOS
Obciążenie	15pF lub określić
Zakres częstotliwości	1 MHz do 220 MHz
Napięcie zasilania	1.8V~3.3V, 5.0V
Stabilność częstotliwości (w każdej sytuacji)	±20 ppm, ±25 ppm, ±30 ppm, ±50 ppm lub określić
Obecne zużycie	Maksymalnie 10 mA.
Prąd w stanie gotowości	10 μA maksymalnie.
Symetria	45~55%
0 Poziomowe napięcie wyjściowe (V)_OL)	0.1 Vcc maks.
1 Poziom napięcia wyjściowego (V)_{Och, nie.})	00,9 Vcc min.
Czas wzrostu / upadku	Maksymalnie 10 sekund.
OE Pin 0 Poziom napięcia wyjściowego (V)_IL)	0.2 Vcc maks.
OE Pin 1 Poziom napięcia wyjściowego_IH)	00,8 Vcc min.
Czas uruchomienia	Maksymalnie 1 ms.
Temperatura pracy	-40~+85oC lub określić
Temperatura przechowywania	-55~+125oC
Jitter fazowy	1ps max.
Wielkość opakowania	7.05,01,5 mm

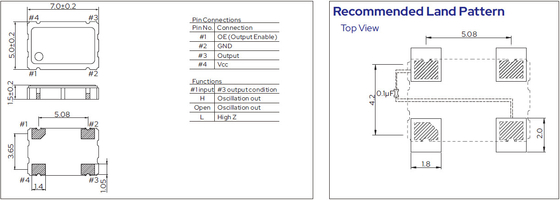

Wymiary:
