Name: 9N Series SMD 14 X 9 Crystal Oscillator 1MHz Do 170MHz Wyjście HCMOS Wysoka częstotliwość i stabilność Niskie zużycie energii
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: Oscylator kwarcowy SMD 14*9 serii 9N
Price: 1,499.05 USD
Availability: InStock

Nazwa marki:	SJK
Numer modelu:	Oscylator kwarcowy SMD 14*9 serii 9N
MOQ:	500 sztuk
Cena £:	Negotiate
Szczegóły opakowania:	500 sztuk / rolka
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

SGS, RoHS, REACH

Rodzaj:

Oscylator kwarcowy SMD 14*9 serii 9N

Zakres częstotliwości:

1 MHz do 170 MHz

Wielkość:

14*9*6 mm

Rodzaj wyjścia:

CMOS

Napięcie zasilania:

10,8 do 3,3 V, 5 V

Funkcja:

Trójstanowe

Możliwość Supply:

30 tys. szt. miesięcznie

Podkreślić:

Oscylator 14 x 9 spxo

oscylator spxo 1MHz

rezonator kryształowy 170MHz

Opis produktu

9N serii SMD 14*9 Kryształowy oscylator 1MHz do 170MHz Wyjście HCMOS Wysoka częstotliwość i stabilność Niskie zużycie energii

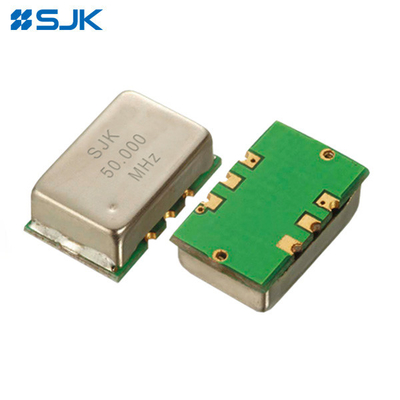

9N Series SMD 14 X 9 Crystal Oscillator 1MHz Do 170MHz Wyjście HCMOS Wysoka częstotliwość i stabilność Niskie zużycie energii 0

Charakterystyka:

Wielkość opakowania SMD 14*9*6mm
Zakres częstotliwości od 1 MHz do 170 MHz
Niskie napięcie: 1,8 V do 3,3 V, 5,0 V
Albo podstawowy, albo trzeci dźwięk.
Funkcja trójstanowa
Automatyczne montowanie i lutowanie z powrotem
Zastosowania: kanał światłowodowy, Ethernet, SDH, Serial ATA, SCSI, SONET itp.
Zgodne z RoHS / wolne od Pb

Specyfikacje elektroniczne:

Pozycja	Oscylator kryształowy serii 9N SMD 14*9
Rodzaj wyjścia	CMOS
Obciążenie wyjściowe	15pF lub określić
Zakres częstotliwości	1MHz do 170MHz
Napięcie zasilania	1.8V do 3.3V, 5V
Obecne zużycie	Maksymalnie 50 mA.
Prąd w stanie gotowości	10 μA maksymalnie.
0 Poziomowe napięcie wyjściowe (V)_OL)	0.1 Vcc maks.
1 Poziom napięcia wyjściowego (V)_{Och, nie.})	00,9 Vcc min.
Symetria	40~60%
Czas wzrostu / upadku	Maksymalnie 10 sekund.
OE Pin 0 Poziom napięcia wejściowego (V)_IL)	0.2 Vcc maks.
napięcie wejściowe poziomu 1 (V)_IH)	00,8 Vcc min.
Czas uruchomienia	Maksymalnie 2 sekundy.
Zakres temperatury pracy	-20~+70°C, -40~+85°C lub określić
Zakres temperatury przechowywania	-55~+125°C
Jitter fazowy	1ps max.
Wielkość opakowania	14.49.66mm

Wymiary:

9N Series SMD 14 X 9 Crystal Oscillator 1MHz Do 170MHz Wyjście HCMOS Wysoka częstotliwość i stabilność Niskie zużycie energii 1
