Nazwa marki:	SJK
Numer modelu:	Oscylator kwarcowy DIP14 serii 6MF
MOQ:	500 sztuk
Cena £:	Negotiate
Szczegóły opakowania:	1000 sztuk / pudełko
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

SGS, RoHS, REACH

Rodzaj:

Oscylator kwarcowy półwymiarowy 6MH DIP-8

Zakres częstotliwości:

0,25 ~ 180 MHz

Wielkość:

12,7*12,7*5,3mm

Produkcja:

CMOS

Napięcie zasilania:

3,3 V / 5,0 V

Funkcja:

Trójstanowe

Możliwość Supply:

30 tys. szt. miesięcznie

Podkreślić:

częstotliwość oscylatora kryształowego DIP8

częstotliwość oscylatora kryształowego 180MHz

Oscylator krystaliczny CMOS 32mhz

Opis produktu

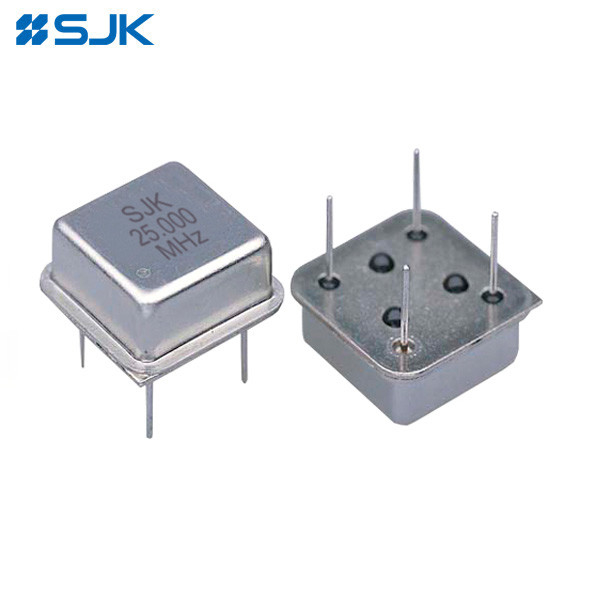

Oscylator kryształowy DIP8 serii 6MH o symetrii 40-60% dla zastosowań wysokiej częstotliwości i stabilności

Charakterystyka:

Wszystkie metalowe spawane półrozmiary (DIP-8) pakiet, wielkość 12,7 * 12,7 * 5,3 mm.
Funkcja trójstanowa
Napięcie zasilania: 3,3 V /5,0 V
Dostępny zakres częstotliwości: od 0,25 MHz do 180 MHz
Niski poziom hałasu fazowego i drgania
Zastosowanie do urządzeń badawczych, instrumentów elektronicznych, telekomunikacji, lotnictwa, inteligentnych sieci itp.
Zgodne z RoHS / wolne od Pb

Specyfikacje elektroniczne:

Pozycja	Oscylator kryształowy DIP8 serii 6MH
Rodzaj wyjścia	CMOS
Obciążenie wyjściowe	15pF lub określić
Zakres częstotliwości	00,25 MHz do 180 MHz
Napięcie zasilania	3.3V / 5V
Stabilność częstotliwości (w każdej sytuacji)	±20 ppm, ±25 ppm, ±30 ppm, ±50 ppm lub określić
Obecne zużycie	Maksymalnie 45 mA.
Prąd w stanie gotowości	Maksymalnie 20 μA.
Symetria	40~60%
0 Poziomowe napięcie wyjściowe (V)_OL)	0.1 Vcc maks.
1 Poziom napięcia wyjściowego (V)_{Och, nie.})	00,9 Vcc min.
Czas wzrostu / czas upadku	5.0ns max.
OE 0 Poziomowe napięcie wyjściowe (V)_IL)	0.2 Vcc maks.
OE 1 Poziom napięcia wyjściowego (V)_IH)	00,8 Vcc min.
Czas uruchomienia	5Maksymalnie 0.0ms.
Temperatura pracy	-40°C do +85°C lub określić
Temperatura przechowywania	-55°C do +125°C lub określić
Jitter fazowy	1 PS maksymalnie.
Wielkość opakowania	12.712.75.3mm

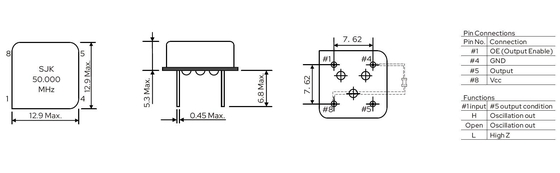

Wymiary:

6MH Series DIP8 Crystal Oscillator z symetrią 40-60% wysokiej częstotliwości 0
