SMD 7050 VCXO Z LVPECL Wyjście 50.000MHz 3.3V Do zastosowań PC

Nazwa marki:	SJK
MOQ:	1000 sztuk
Cena £:	negotiable
Szczegóły opakowania:	1 szt./szpula
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

SJK

Orzecznictwo:

SGS, RoHS, REACH

Model:

Pozycja 7P (SMD 7050 LVPECL VCXO)

Zakres częstotliwości:

50 ~ 700 MHz

Rodzaj wyjścia:

LVPECL

Napięcie zasilania:

3,3 V

Wielkość:

7,0u00d75,0u00d71,3mm

Wnioski:

PC, stacja bazowa, Ethernet, SONET, serwer itp

Minimalne zamówienie:

1000 sztuk

Cena:

negotiable

Szczegóły pakowania:

1 szt./szpula

Czas dostawy:

4-6 tyg

Zasady płatności:

T/T

Możliwość Supply:

70KKszt./m

Podkreślić:

Oscylator SMD 7050 vcxo

Vcxo oscylator 50.000MHz

3.3V kryształowy smd Do PC

Opis produktu

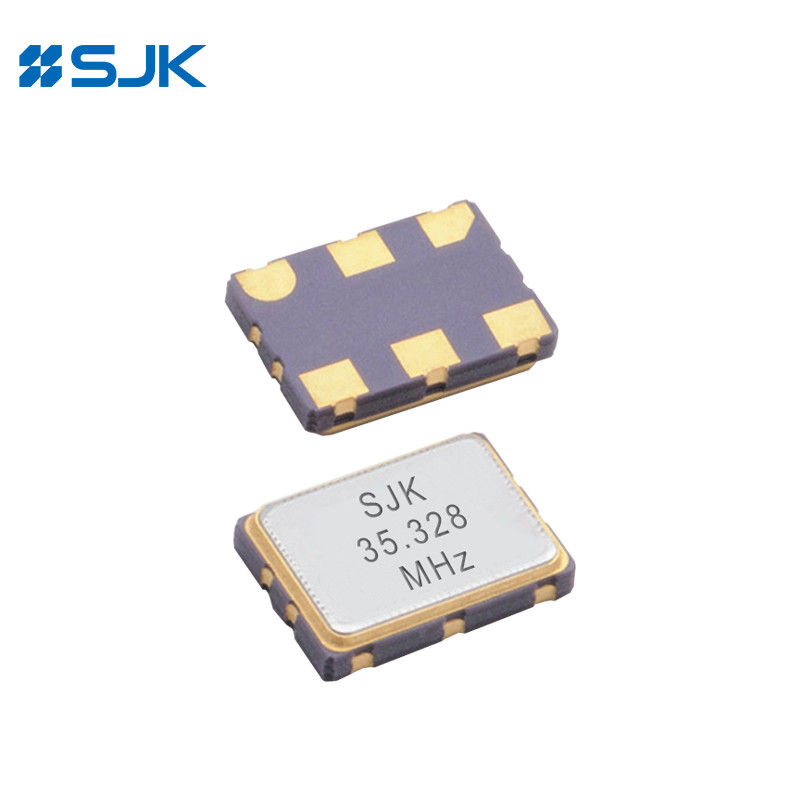

SMD 7050 VCXO Z LVPECL Wyjście 50.000MHz 3.3V Do zastosowań PC

Wymagania w odniesieniu do zastosowania SMD 7050 LVPECL VCXO

Oświetlacz kryształowy sterowany napięciem (VCXO)

Rozmiar 7050, 1,3 mm, SMD 7050 LVPECL VCXO

Wyjście LVPECL, zakres częstotliwości wyjściowych od 50 MHz do 700 MHz

Doskonałe niskie hałasy fazowe i drgania

Dostępna funkcja 3-stania

Automatyczne montowanie i lutowanie z powrotem

Zastosowania: stacja bazowa, serwer, komunikacja, Ethernet, SONET, femtocell itp.

Zgodne z RoHS / wolne od PB

Specyfikacje elektryczne SMD serii 7P 7050 LVPECL VCXO

Pozycja/rodzaj	Poziom emisji:
Rodzaj wyjścia	LVPECL
Obciążenie wyjściowe	50Ω do Vcc-2V
Napięcie zasilania	3.3V
Zakres częstotliwości	50~700MHz
Prąd zasilający	99 mA Max.
Stabilność częstotliwości	±25 ppm, ±50 ppm lub określić
Temperatura pracy	-40~+85°C lub określić
Temperatura przechowywania	-55~+125°C
Włókno Vol (Max.) /Voh (Min.)	Vcc-1.62V / Vcc-1.025
Czas wzrostu (Tr) /spadku (Tf)	1s Max.
Czas uruchomienia	Maksymalnie 10 sekund.
Cykl pracy	45~55%
Absolutny zasięg ciągnięcia (APR) *	±50 ppm Min., lub określić
Nominalny zakres kontroli	0.5 Vcc
Zakres napięcia sterującego	0~Vcc
Liniowy	10% maks.
Jitter fazowy (12KHz~20MHz)	10 pS Max.
Jednostka pakowania	1000 sztuk na rolkę

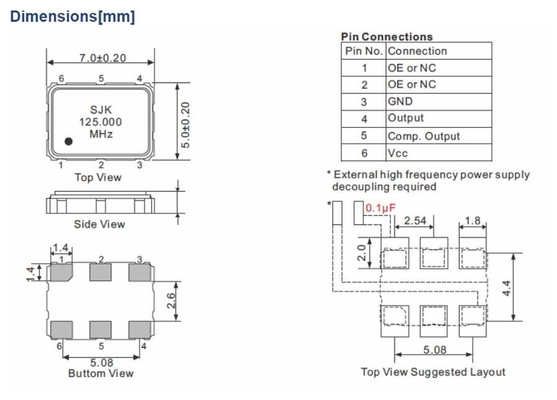

Wymiary[mm]

SMD 7050 VCXO Z LVPECL Wyjście 50.000MHz 3.3V Do zastosowań PC 0

SMD 7050 VCXO Z LVPECL Wyjście 50.000MHz 3.3V Do zastosowań PC 1 +86-755-88352869

SMD 7050 VCXO Z LVPECL Wyjście 50.000MHz 3.3V Do zastosowań PC 2 Rita@q-crystal.com

Tagi:

Oscylator SMD 7050 vcxo

Vcxo oscylator 50.000MHz

3.3V kryształowy smd Do PC

ZAŁĄCZONE PRODUKTY

Wideo

SMD LVPECL VCXO Z 14,2 × 9,3 × 5,4 mm Z 3,3 V ± 25 ppm -40 ~ + 85 Dla stacji bazowej

Najlepszą cenę

Wideo

SMD LVDS VCXO z 14,2 * 9,3 * 5,4 mm z 3,3 V dla Ethernet

Najlepszą cenę

Wideo

SMD 3225 VCXO Z CMOS Wyjście 3.3V ±50ppm -40~+85°C Dla FPGA

Najlepszą cenę

Wideo

Wynik CMOS 3,3 V lub 5 V z 20,4 * 13,1 mm

Najlepszą cenę

Wideo

SMD VCXO CMOS Wyjście 14.2×9.3×5.4mm Z 3.3V ±25ppm -40~+85 Dla PC

Najlepszą cenę

Wideo

LVDS SMD 5032 VCXO 50~200MHz 3.3V ±30ppm -40~+85°C

Najlepszą cenę

Wideo

SMD 7050 LVDS VCXO 50~700MHz Wysoka częstotliwość ±25ppm -40~+85

Najlepszą cenę

Wideo

LVPECL Wyjście SMD 5032 VCXO Wsparcie 50~200MHz 3.3V ±50ppm -40~+85°C

Najlepszą cenę

Rezonator kryształowy

Seria 6A, HC-49/U Crystal Unit

Seria 6B, HC-49S/SS Crystal Unit

Seria 6C, HC-49SMD/49SSMD Crystal Unit

Jednostka krystaliczna serii 6P HC-M49SMD

Seria 6D, jednostka kryształowa UM-1

Seria 6Z, jednostka kryształowa typu cylindrowego

Seria 7S, SMD 1210 Jednostka kryształowa

Seria 7Y, SMD 1612 Jednostka kryształowa

Zestaw kryształowy do szwu serii 7F, SMD 2016

Seria 7E, SMD 2520 Seam Crystal Unit

Seria 7U, SMD 3225 Seam Crystal Unit

Seria 7I, SMD 5032 Jednostka kryształowa

Seria 6G, SMD 6035 Jednostka kryształowa

Seria 6F, SMD 7050 Seam Crystal Unit

Seria 7Z, SMD 2520 Crystal Glass Unit

Seria 7V, jednostka SMD 3225 Crystal Glass

Seria 6I, SMD 5032 Jednostka kryształowa szkła

SMD 6035 Jednostka kryształowa szkła

32.768KHz kryształ widelca regulacyjnego

Serii 7K, SMD 1610 Kryształ widelca tuningowego

Seria 7R, SMD 2012 Kryształ widelca regulacyjnego

Seria 7L, SMD 3215 Kryształ widelca tuningowego

Seria 7M, SMD 7015 Kryształ widelca regulacyjnego

Seria 6LC, SMD 8038 Kryształ widelca regulacyjnego

Seria 6LB, SMD 206B Kryształ widelca regulacyjnego

Seria 6K6, przez otwór 2*6 mm kryształ widelca tuningowego

Seria 6K8, przez otwór 3*8mm Kryształ widelca tuningowego

Oscylator kwarcowy

Serial 8N, oscylator kryształowy SMD 1612

Oscylator kryształowy serii 1N, SMD 2016

Osilator kryształowy serii 2N, SMD 2520

Oświetlacz kryształowy serii 3N, SMD 3225

Oscylator kryształowy serii 7N, SMD 5032

Oświetlacz kryształowy serii 6N, SMD 7050

Osilator kryształowy serii 9N, SMD 1490

Oświetlacz kryształowy serii 6MF, pełnowymiarowy przez otwór

Seria 6MH, oscylator kryształowy półrozmiarowy

Oscylator różniczkowy

Oscylator wyjściowy serii 3J, SMD 3225 LVPECL

Oscylator wyjściowy LVDS serii 3D, SMD 3225

Oscylator wyjściowy serii 3H SMD 3225 HCSL

Oscylator wyjściowy LVPECL serii 5J, SMD 5032

Oświetlacz wyjściowy SMD 5032 serii 5D LVDS

Oscylator wyjściowy serii 5H SMD 5032 HCSL

Oscylator wyjściowy serii 7J, SMD 7050 LVPECL

Osilator wyjściowy LVDS serii 7B, SMD 7050

Oscylator wyjściowy serii 7H SMD 7050 HCSL

Oscylator wyjściowy serii 9J, SMD 1490 LVPECL

Oscylator wyjściowy LVDS serii 9D, SMD 1490

ok

Seria 1X, SMD 9*7 Rozmiar OCXO

Seria 9X, SMD 14*9*5 Rozmiar OCXO

Seria 5X, SMD 25*22*11 Rozmiar OCXO

Seria 2X, OCXO przez otwór

Seria 3X, przez otwór 20*20 OCXO

Seria 9M, przez otwór 25*25*12 OCXO

Seria 6X, 36*27*12

TCXO/VC-TCXO

Seria 7X, SMD 2016 TCXO / VC-TCXO

Seria 7Q, SMD 2520 TCXO / VC-TCXO Wycięte fale sinus

Seria 7T, SMD 3225 CMOS TCXO / VC-TCXO

Seria 5T, SMD 5032 TCXO / VC-TCXO

Seria 8T, SMD 7050 TCXO / VC-TCXO

Seria 9T, SMD 1490 TCXO / VC-TCXO

Seria 6T, TCXO/VC-TCXO z otworem przez otwór

Serii 1T SMD 1612 TCXO/VC-TCXO

Seria 8W SMD 3225 TCXO /VC-TCXO (Clipped sine wave)

Serii 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Seria 3S, SMD 3225 CMOS Wyjście VCXO

Seria 3P, SMD 3225 LVPECL Wyjście VCXO

Seria 5S, SMD 5032 CMOS Wyjście VCXO

Pozycja 5P, SMD 5032 LVPECL Wyjście VCXO

Poziom prądu:

Seria 6S, SMD 7050 CMOS Wyjście VCXO

Seria 7P, SMD 7050 LVPECL Wyjście VCXO

Poziom wyjścia:

Seria 9S, SMD 1490 CMOS Wyjście VCXO

Seria 9P, SMD 1490 LVPECL Wyjście VCXO

Seria 9X, SMD 1495 Rozmiar OCXO

Seria 5X, SMD 252211 Rozmiar OCXO

Seria 9M, przez otwór 252512 OCXO

Seria 6X, 362712
