Pozycja/rodzaj	9S serii (SMD VCXO)
Rodzaj wyjścia	CMOS
Obciążenie wyjściowe	15pF lub określić
Napięcie zasilania	3.3V
Zakres częstotliwości	50~700MHz
Prąd zasilający	100 mA maks.
Stabilność częstotliwości	±25 ppm, ±50 ppm lub określić
Temperatura pracy	-40~+85°C lub określić
Temperatura przechowywania	-55~+125°C
Włókno Vol (Max.) /Voh (Min.)	0.1Vcc /0.9Vcc
Czas wzrostu (Tr) /spadku (Tf)	5 sekund maks.
Czas uruchomienia	Maksymalnie 10 sekund.
Cykl pracy	45~55%
Absolutny zasięg ciągnięcia (APR) *	±50 ppm Min., lub określić
Nominalny zakres kontroli	0.5 Vcc
Zakres napięcia sterującego	0~Vcc
Liniowy	10% maks.
Jitter fazowy (12KHz~20MHz)	10 pS Max.
Jednostka pakowania	500 sztuk na rolkę

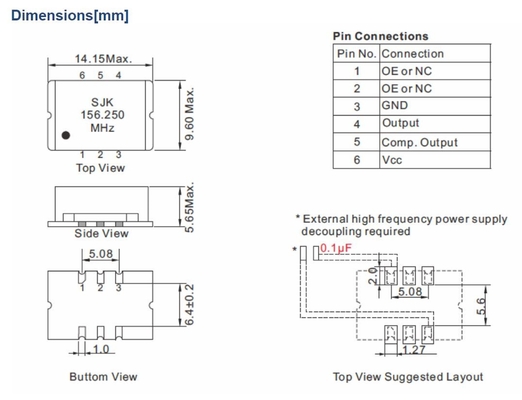

Wymiary[mm]

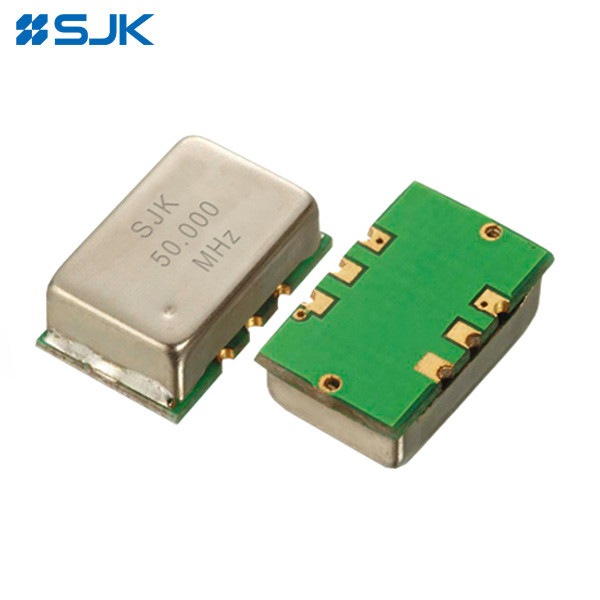

SMD VCXO CMOS Wyjście 14.2×9.3×5.4mm Z 3.3V ±25ppm -40~+85 Dla PC 0

SMD VCXO CMOS Wyjście 14.2×9.3×5.4mm Z 3.3V ±25ppm -40~+85 Dla PC 1 +86-755-88352869

SMD VCXO CMOS Wyjście 14.2×9.3×5.4mm Z 3.3V ±25ppm -40~+85 Dla PC 2 Rita@q-crystal.com
