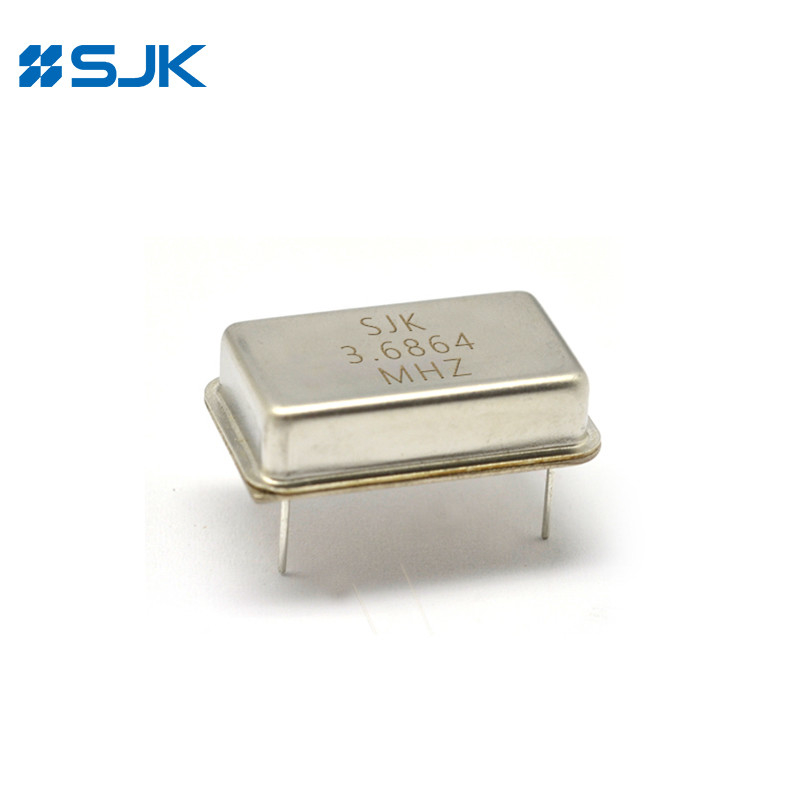

Pozycja/rodzaj		Seria 6RF (pełnowymiarowy 14pin DIP VCXO)
Pakiet		Całkowicie metalowe, hermetycznie zamknięte.
Napięcie zasilania		3.3V	5V
Zakres częstotliwości		1~80MHz
Stabilność częstotliwości		±25 ppm, ±50 ppm lub określić
Temperatura pracy		-20~+70°C, -40~+85°C lub określić
Temperatura przechowywania		-55~+125°C
Obciążenie		15pF lub określić
	Napięcie Voh	3.0V Min.	4.5V Min.
	napięcie	0.3V Max.	0.4V Max.
	Aktualny	-4,0 mA	-8,0 mA
	Obecna ilość	4.0mA	8.0mA
	Cykl pracy	40~60%
	Czas wzrostu / upadku	5 sekund maks.
Kontrola częstotliwości		Charakterystyka pozytywnego przeniesienia
	Wciągaczność	± 50 ppm, ± 100 ppm, ± 150 ppm, ± 200 ppm Min.
	napięcie sterujące	0.3Vdc do 3.0Vdc	0.5Vdc do 4.5Vdc
	Napięcie środkowe	1.65Vcc	2.5Vcc
	Monotoniczna liniowość	< ± 15%	< ± 15%
	Impedancja wejściowa	50 000 ohmów normalne
Prąd zasilający		40 mA Max.	60 mA maks.
Rodzaj wyjścia		CMOS
Jednostka pakowania		100 sztuk.

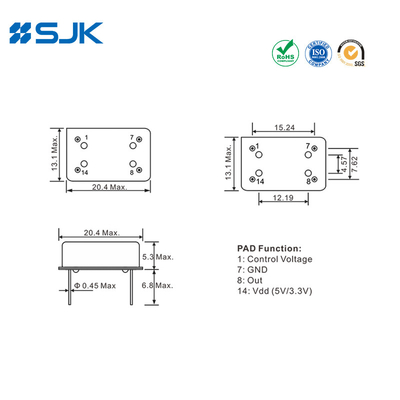

Wymiary[mm]

Wynik CMOS 3,3 V lub 5 V z 20,4 * 13,1 mm 0

Wynik CMOS 3,3 V lub 5 V z 20,4 * 13,1 mm 1 +86-755-88352869

Wynik CMOS 3,3 V lub 5 V z 20,4 * 13,1 mm 2 Rita@q-crystal.com
