Rodzaj		8W serii SMD TCXO
Rodzaj wyjścia		CMOS
Obciążenie wyjściowe		15pF lub określić
Napięcie zasilania		1.8~3.3V
Zakres częstotliwości		10~60MHz
Prąd zasilający		10 mA Max.
Poziom produkcji		0.1Vcc /0.9Vcc
Stabilność częstotliwości	Tolerancja	± 2,0 ppm Maks. (po 2 ponownych przepływach)
	vs Temperatura	±2 ppm~±5 ppm

	Vs Starzenie się	±1,0 ppm Maks./rok
Cykl pracy		45~55%
Jitter fazowy RMS		1 PS Max.
Czas wzrostu / upadku		- Max. 8 sekund.
Czas uruchomienia		Maksymalnie 5 ms.
Temperatura pracy		-40~+85°C lub określić
Hałas fazowy @26MHz	100 Hz	-110dBc/Hz
	1 kHz	-130 dBc/Hz
	10 kHz	-145 dBc/Hz
Jednostka pakowania		3000 sztuk na rolkę

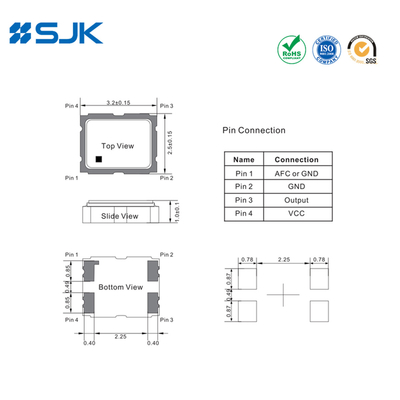

Wymiary [mm]

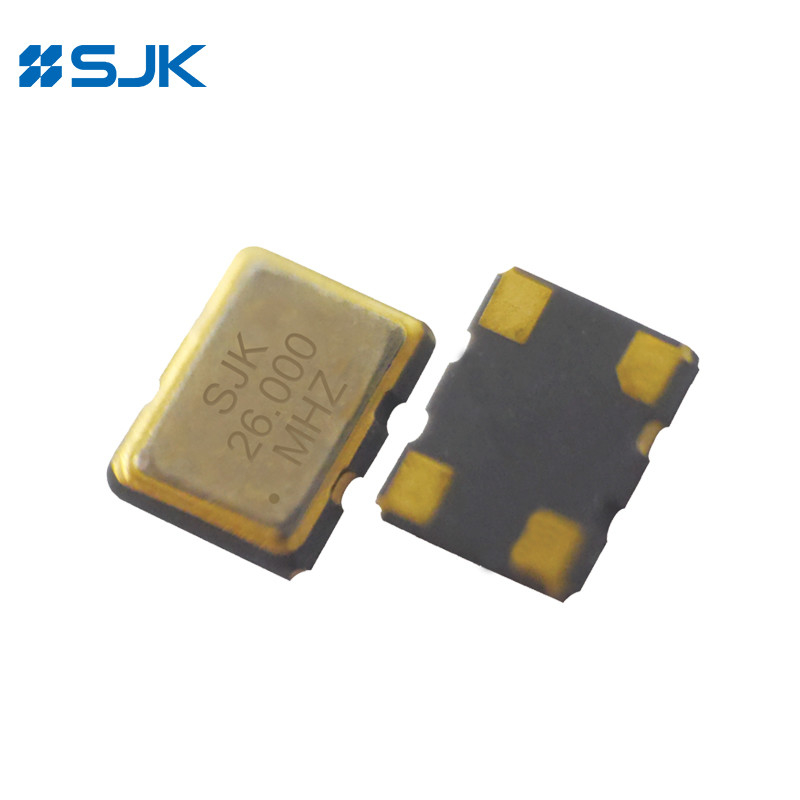

3225 SMD TCXO z 38.4MHz 3.3V Clipped Sinewave Output 0

3225 SMD TCXO z 38.4MHz 3.3V Clipped Sinewave Output 1 +86-755-88352869

3225 SMD TCXO z 38.4MHz 3.3V Clipped Sinewave Output 2 Rita@q-crystal.com
