Rodzaj		SMD serii 5T TCXO / VC-TCXO
Rodzaj wyjścia		Wzrok sinusów	CMOS
Obciążenie wyjściowe		10KΩ//10pF	15pF lub określić
Zakres częstotliwości		10~52MHz
Napięcie zasilania		3.3V /5.0V
Prąd zasilający		3.5 mA Max.	8 mA Max.
Poziom produkcji		0.8Vp-p Min.	0.1Vcc/0.9Vcc
Stabilność częstotliwości	Tolerancja	± 2,0 ppm maks.
	vs Temperatura	± 0,05 ppm ~ ± 0,5 ppm
	Vs napięcie zasilania (Vcc±5%)	Maksymalnie ± 0, 3 ppm.
	vs. obciążenie (obciążenie różni się ±10%)	Maksymalnie ± 0,2 ppm
	Vs Starzenie się	Maksymalnie ±1,0 ppm.
Automatyczne sterowanie częstotliwością (AFC) zakres (VCTCXO)		± 5 ppm ~ ± 10 ppm (1,5 ± 1 V)
Czas uruchomienia		Maksymalnie 2 sekundy.
Temperatura pracy		-40~+85°C lub określić
Cykl pracy			45~55%
Hałas fazowy @10MHz	100 kHz	-125 dBc/Hz
	1 kHz	-145 dBc/Hz
	10 kHz	-150 dBc/Hz
Jednostka pakowania		1000 sztuk na rolkę

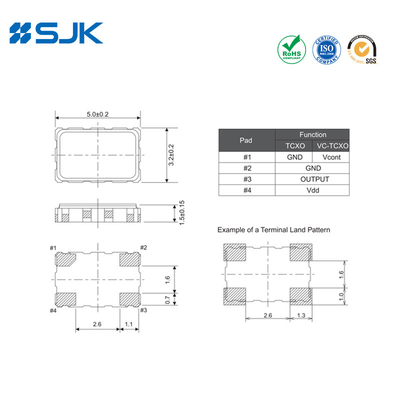

Wymiary [mm]

SMD 5032 TCXO z wyciętą falą sinusową Wyjście 10~52MHz 1.8-3.3V 0

SMD 5032 TCXO z wyciętą falą sinusową Wyjście 10~52MHz 1.8-3.3V 1 +86-755-88352869

SMD 5032 TCXO z wyciętą falą sinusową Wyjście 10~52MHz 1.8-3.3V 2 Rita@q-crystal.com
