Rodzaj		9T SMD TCXO / VC-TCXO
Rodzaj wyjścia		Wzrok sinusów	CMOS
Obciążenie wyjściowe		10KΩ//10pF	15pF lub określić
Zakres częstotliwości		5~40MHz
Napięcie zasilania		3.3V / 5.0V
Prąd zasilający		3.5 mA Max.	6 mA Max.
Poziom produkcji		0.8Vp-p Min.	0.1Vcc/0.9Vcc
Stabilność częstotliwości	Tolerancja	± 2,0 ppm Maks. (po 2 ponownych przepływach)
	vs Temperatura	±0,5 ppm
	Vs napięcie zasilania (Vcc±5%)	Maksymalnie ± 0,2 ppm
	vs. obciążenie (obciążenie różni się ±10%)	Maksymalnie ± 0,2 ppm
	Vs Starzenie się	Maksymalnie ±1,0 ppm.
Autonomiczne sterowanie częstotliwością (AFC) zakres (VC-TCXO)		± 5 ppm ~ ± 10 ppm (1,5 ± 1 V)
Czas uruchomienia		Maksymalnie 2 sekundy.
Temperatura pracy		-40~+85°C lub określić
Cykl pracy			45~55%
Hałas fazowy @10MHz	100 kHz	-120dBc/Hz
	1 kHz	-140 dBc/Hz
	10 kHz	-148 dBc/Hz
Jednostka pakowania		200 sztuk na rolkę

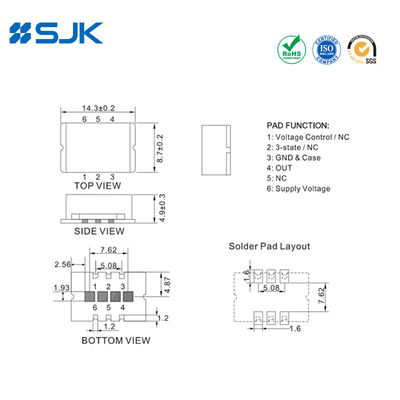

Wymiary [mm]

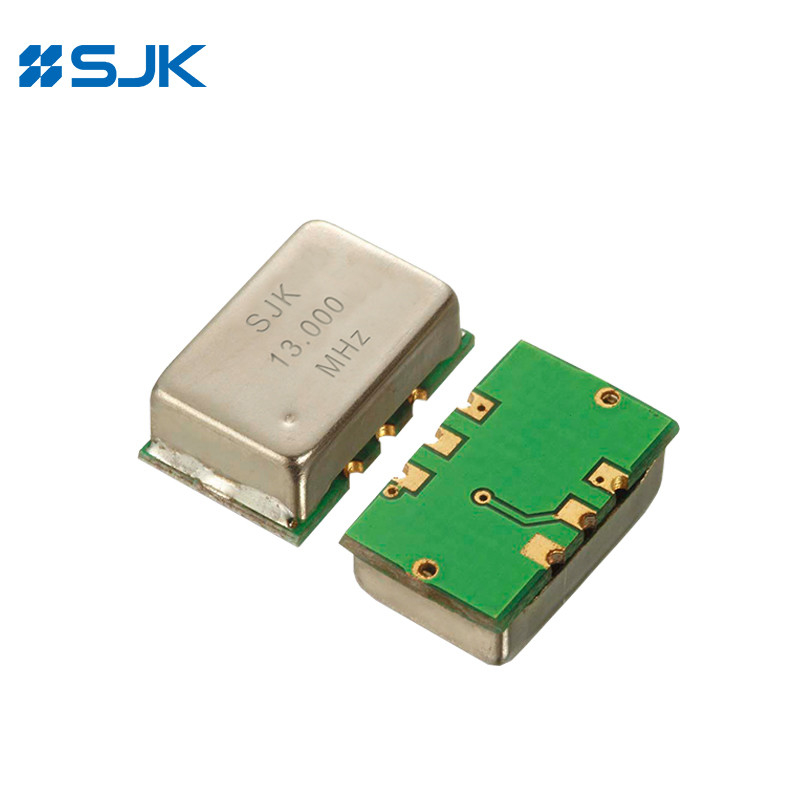

SMD Duży rozmiar 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V dla stacji bazowej 0

SMD Duży rozmiar 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V dla stacji bazowej 1 +86-755-88352869

SMD Duży rozmiar 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V dla stacji bazowej 2 Rita@q-crystal.com
