Rodzaj		SMD OCXO serii 9X
Rodzaj wyjścia		HCMOS
Obciążenie wyjściowe		15pF lub określić
Forma fali wyjściowej		Włókna
Napięcie zasilania		3.3V / 5.0V
Zakres częstotliwości		5~40MHz
Temperatura pracy		-40~+85°C, lub określić
Stabilność częstotliwości	Tolerancja częstotliwości	Maksymalnie ± 30 ppm.
	Wartość temperatury pracy	± 10 ppm ~ ± 50 ppm
	Vs. napięcie zasilania	± 5 ppm maksymalnie (± 5 zmian)
	W porównaniu z obciążeniem	± 10 ppm maksymalnie (± 10 zmian)
	Vs Starzenie się	±2,0 ppm/dzień, ±0,4 ppm/rok, ±2,0 ppm/10 lat, maks.
Włókno Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
Cykl pracy		45~55%
Nieprawdziwy		-60 dBc
Rozgrzewka		± 0,1 ppm (w ciągu 5 minut @+25, odnosząc się do 1 godziny)
Zużycie energii (stan stacjonarny)		0.6W Max.
Zakres regulacji częstotliwości		± 5 ppm (+1,65V±1,65V/+2,5V±2,5V)
Hałas fazowy @20MHz	@10Hz	-98dBc/Hz
	@100Hz	-126 dBc/Hz
	@1KHz	-145 dBc/Hz
	@10KHz	-152 dBc/Hz
Jednostka pakowania		500 sztuk na rolkę

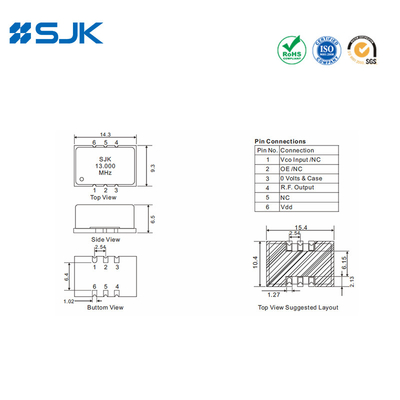

Wymiary [mm]

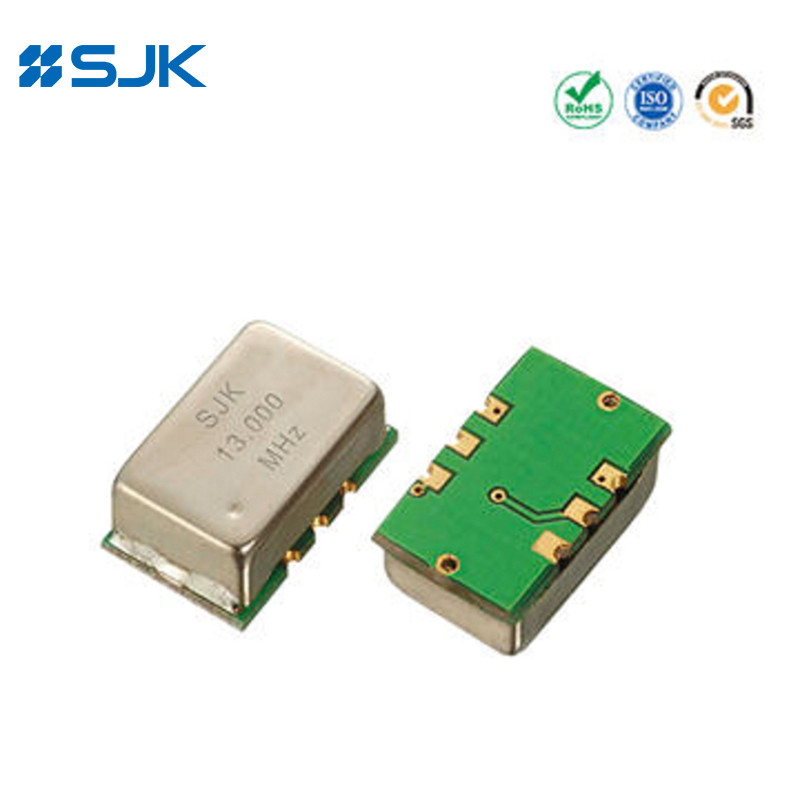

SMD 14*9*5mm OCXO z 6 podkładkami 5~40MHz 3.3V lub 5V ±30ppb -40~+85 dla przełącznika cyfrowego 0

SMD 14*9*5mm OCXO z 6 podkładkami 5~40MHz 3.3V lub 5V ±30ppb -40~+85 dla przełącznika cyfrowego 1 +86-755-88352869

SMD 14*9*5mm OCXO z 6 podkładkami 5~40MHz 3.3V lub 5V ±30ppb -40~+85 dla przełącznika cyfrowego 2 Rita@q-crystal.com
