Nazwa marki:	SJK
Numer modelu:	2x
MOQ:	1
Cena £:	negotiable
Szczegóły opakowania:	1 Kpc/worek
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

SJK

Orzecznictwo:

SGS, RoHS, REACH

Numer modelu:

Model:

Seria 2X DIP-14 OCXO

Zakres częstotliwości:

5 ~ 40 MHz

Napięcie zasilania:

3,3 V/5,0 V

Tolerancja częstotliwości:

u00b150 ppm

Wielkość:

20,3*12,7*11,0 mm

Wnioski:

Stacja bazowa, przełącznik cyfrowy, urządzenia pomiarowe, SDH, SONET

Minimalne zamówienie:

Cena:

negotiable

Szczegóły pakowania:

1 Kpc/worek

Czas dostawy:

4-6 tyg

Zasady płatności:

T/T

Podkreślić:

Okszylator przez otwór

Oscylator ocxo pełnowymiarowy

20.3 x 12.7 x 11.0 mm typy oscylatorów wysokiej częstotliwości

Opis produktu

Wyniki badania:

Cechy

OCXO (Oscylator kryształowy sterowany piecem)

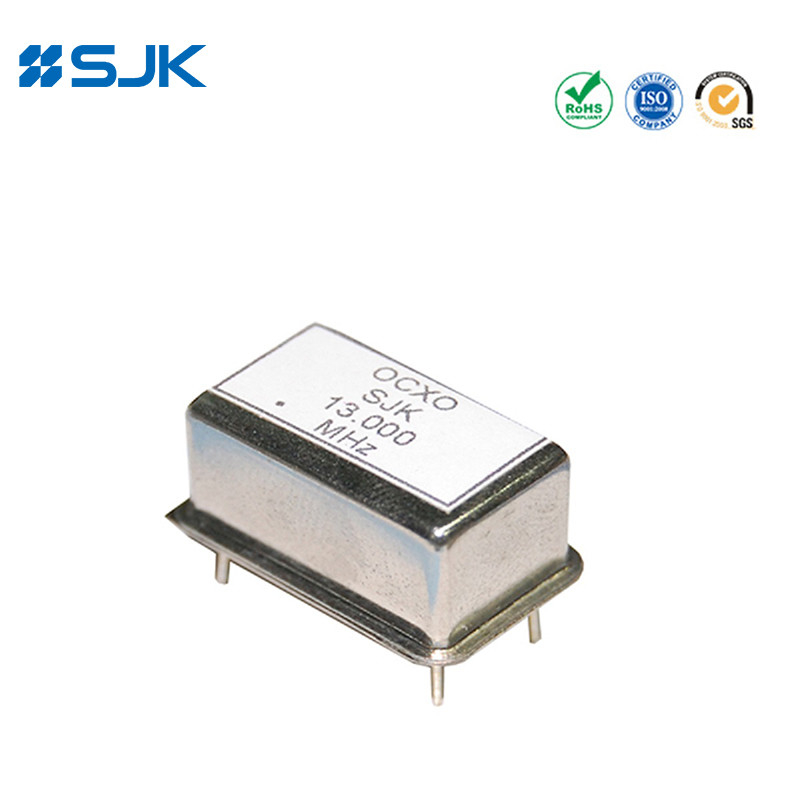

Typowy 20,3 × 12,7 × 11 mm 14-pin Full-size Through-hole OCXO

Zakres częstotliwości od 5 MHz do 40 MHz

Stabilność częstotliwości ±50ppb powyżej -40~+85°C

Strata 3 (ogólnie ±4,6 ppm włącznie z 10 letnim starzeniem)

Bardzo szybkie rozgrzewanie i precyzyjna stabilność

Zastosowania: stacja bazowa, przełącznik cyfrowy, urządzenia testowe, urządzenia pomiarowe, SDH, SONET itp.

RoHS Compliant & Pb-Free

Specyfikacje

Rodzaj		2X serii DIP-14 OCXO
Rodzaj wyjścia		HCMOS
Obciążenie wyjściowe		15pF lub określić
Forma fali wyjściowej		Włókna
Napięcie zasilania		3.3V/5.0V
Zakres częstotliwości		5~40MHz
Temperatura pracy		-20~+70°C lub określić
Stabilność częstotliwości	Tolerancja częstotliwości	± 0,1 ppm maks.
	Wartość temperatury pracy	±50 ppm~±200 ppm
	Vs. napięcie zasilania	±50 ppm maksymalnie (±5 Zmiany)
	W porównaniu z obciążeniem	±50 ppm maksymalnie (±10 Zmiana)
	Vs Starzenie się	±5,0 ppm/dzień, ±0,5 ppm/rok, ±3,0 ppm/10 lat
Włókno Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
Cykl pracy		45~55%
Nieprawdziwy		-60 dBc
Rozgrzewka		± 0,1 ppm (w ciągu 2 minut @+25, odnosząc się do 1 godziny)
Zużycie energii (stan stacjonarny)		0.8W Max.
Zakres regulacji częstotliwości		± 5,0 ppm (+1,65V±1,65V/+2,5V±2,5V)
Hałas fazowy @20MHz	@10Hz	-105 dBc/Hz
	@100Hz	-130 dBc/Hz
	@1KHz	-140 dBc/Hz
	@10KHz	-150 dBc/Hz
Jednostka pakowania		200 sztuk.

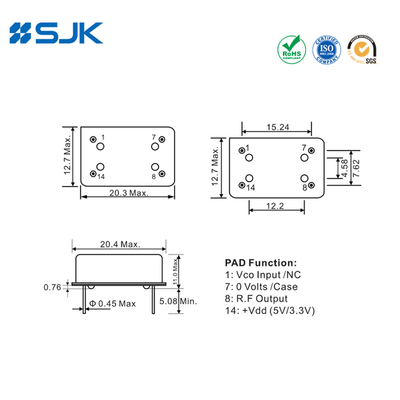

Wymiary [mm]

Wyniki badania: 0

Produkty

- Lista kryształowych rezonatorów
- Lista oscylatorów kryształowych
- Lista filtrów kryształowych
- Lista wyrobów ceramicznych
- Lista urządzeń SAW
- Lista oscylatorów MEMS

TEKNICZNE

- Badania niezawodności
- Informacje o ekologicznym produkcie
- Taśma i rolka
- Świadectwa
- Wykres przepływów
- Polityka jakości

Jakość

O SJK

- Profil firmy
- Historia i wyróżnienia
- SJK Life.

Wyniki badania: 1 +86-755-88352869

Wyniki badania: 2 SJK@q-crystal.com

OnLin

Skype

Tagi:

Okszylator przez otwór

Oscylator ocxo pełnowymiarowy

20.3 x 12.7 x 11.0 mm typy oscylatorów wysokiej częstotliwości

ZAŁĄCZONE PRODUKTY

Wideo

3X Series Thru-Hole 20*20 OCXO Wysoki zakres częstotliwości 5MHz-40MHz Wysoka stabilność 10ppb Do telekomunikacji

Najlepszą cenę

Wideo

Wysokiej stabilności miniaturowy 4-pad SMD pakiet OCXO 1X serii SMD 9 X 7 rozmiar OCXO dla syntezatora cyfrowy przełącznik

Najlepszą cenę

Wideo

25 X 25 X 12 mm OCXO 5~100MHz 5.0V lub 12V ±100ppb Dla obwodu referencyjnego

Najlepszą cenę

Wideo

SMD 1495mm OCXO z 6 podkładkami 5~40MHz 3.3V lub 5V ±30ppb -40~+85 dla przełącznika cyfrowego

Najlepszą cenę

Wideo

SMD 25 X 22 X 11 mm Rozmiar OCXO Wsparcie 5-40MHz 3.3V Oscylator krystaliczny sterowany piecem

Najlepszą cenę

Wideo

Wykorzystuje się w tym celu następujące czynniki:

Najlepszą cenę

Wideo

Wyniki badania:

Najlepszą cenę

Wideo

Przez otwór 4 Pin 25*25mm OCXO Wsparcie 10MHz, 100Mz 5~100MHz 5.0V lub 12V ±100ppb lub ±20ppb dla telekomunikacji

Najlepszą cenę

Rezonator kryształowy

Seria 6A, HC-49/U Crystal Unit

Seria 6B, HC-49S/SS Crystal Unit

Seria 6C, HC-49SMD/49SSMD Crystal Unit

Jednostka krystaliczna serii 6P HC-M49SMD

Seria 6D, jednostka kryształowa UM-1

Seria 6Z, jednostka kryształowa typu cylindrowego

Seria 7S, SMD 1210 Jednostka kryształowa

Seria 7Y, SMD 1612 Jednostka kryształowa

Zestaw kryształowy do szwu serii 7F, SMD 2016

Seria 7E, SMD 2520 Seam Crystal Unit

Seria 7U, SMD 3225 Seam Crystal Unit

Seria 7I, SMD 5032 Jednostka kryształowa

Seria 6G, SMD 6035 Jednostka kryształowa

Seria 6F, SMD 7050 Seam Crystal Unit

Seria 7Z, SMD 2520 Crystal Glass Unit

Seria 7V, jednostka SMD 3225 Crystal Glass

Seria 6I, SMD 5032 Jednostka kryształowa szkła

SMD 6035 Jednostka kryształowa szkła

32.768KHz kryształ widelca regulacyjnego

Serii 7K, SMD 1610 Kryształ widelca tuningowego

Seria 7R, SMD 2012 Kryształ widelca regulacyjnego

Seria 7L, SMD 3215 Kryształ widelca tuningowego

Seria 7M, SMD 7015 Kryształ widelca regulacyjnego

Seria 6LC, SMD 8038 Kryształ widelca regulacyjnego

Seria 6LB, SMD 206B Kryształ widelca regulacyjnego

Seria 6K6, przez otwór 2*6 mm kryształ widelca tuningowego

Seria 6K8, przez otwór 3*8mm Kryształ widelca tuningowego

Oscylator kwarcowy

Serial 8N, oscylator kryształowy SMD 1612

Oscylator kryształowy serii 1N, SMD 2016

Osilator kryształowy serii 2N, SMD 2520

Oświetlacz kryształowy serii 3N, SMD 3225

Oscylator kryształowy serii 7N, SMD 5032

Oświetlacz kryształowy serii 6N, SMD 7050

Osilator kryształowy serii 9N, SMD 1490

Oświetlacz kryształowy serii 6MF, pełnowymiarowy przez otwór

Seria 6MH, oscylator kryształowy półrozmiarowy

Oscylator różniczkowy

Oscylator wyjściowy serii 3J, SMD 3225 LVPECL

Oscylator wyjściowy LVDS serii 3D, SMD 3225

Oscylator wyjściowy serii 3H SMD 3225 HCSL

Oscylator wyjściowy LVPECL serii 5J, SMD 5032

Oświetlacz wyjściowy SMD 5032 serii 5D LVDS

Oscylator wyjściowy serii 5H SMD 5032 HCSL

Oscylator wyjściowy serii 7J, SMD 7050 LVPECL

Osilator wyjściowy LVDS serii 7B, SMD 7050

Oscylator wyjściowy serii 7H SMD 7050 HCSL

Oscylator wyjściowy serii 9J, SMD 1490 LVPECL

Oscylator wyjściowy LVDS serii 9D, SMD 1490

ok

Seria 1X, SMD 9*7 Rozmiar OCXO

Seria 9X, SMD 14*9*5 Rozmiar OCXO

Seria 5X, SMD 25*22*11 Rozmiar OCXO

Seria 2X, OCXO przez otwór

Seria 3X, przez otwór 20*20 OCXO

Seria 9M, przez otwór 25*25*12 OCXO

Seria 6X, 36*27*12

TCXO/VC-TCXO

Seria 7X, SMD 2016 TCXO / VC-TCXO

Seria 7Q, SMD 2520 TCXO / VC-TCXO Wycięte fale sinus

Seria 7T, SMD 3225 CMOS TCXO / VC-TCXO

Seria 5T, SMD 5032 TCXO / VC-TCXO

Seria 8T, SMD 7050 TCXO / VC-TCXO

Seria 9T, SMD 1490 TCXO / VC-TCXO

Seria 6T, TCXO/VC-TCXO z otworem przez otwór

Serii 1T SMD 1612 TCXO/VC-TCXO

Seria 8W SMD 3225 TCXO /VC-TCXO (Clipped sine wave)

Serii 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Seria 3S, SMD 3225 CMOS Wyjście VCXO

Seria 3P, SMD 3225 LVPECL Wyjście VCXO

Seria 5S, SMD 5032 CMOS Wyjście VCXO

Pozycja 5P, SMD 5032 LVPECL Wyjście VCXO

Poziom prądu:

Seria 6S, SMD 7050 CMOS Wyjście VCXO

Seria 7P, SMD 7050 LVPECL Wyjście VCXO

Poziom wyjścia:

Seria 9S, SMD 1490 CMOS Wyjście VCXO

Seria 9P, SMD 1490 LVPECL Wyjście VCXO

Seria 9X, SMD 1495 Rozmiar OCXO

Seria 5X, SMD 252211 Rozmiar OCXO

Seria 9M, przez otwór 252512 OCXO

Seria 6X, 362712
