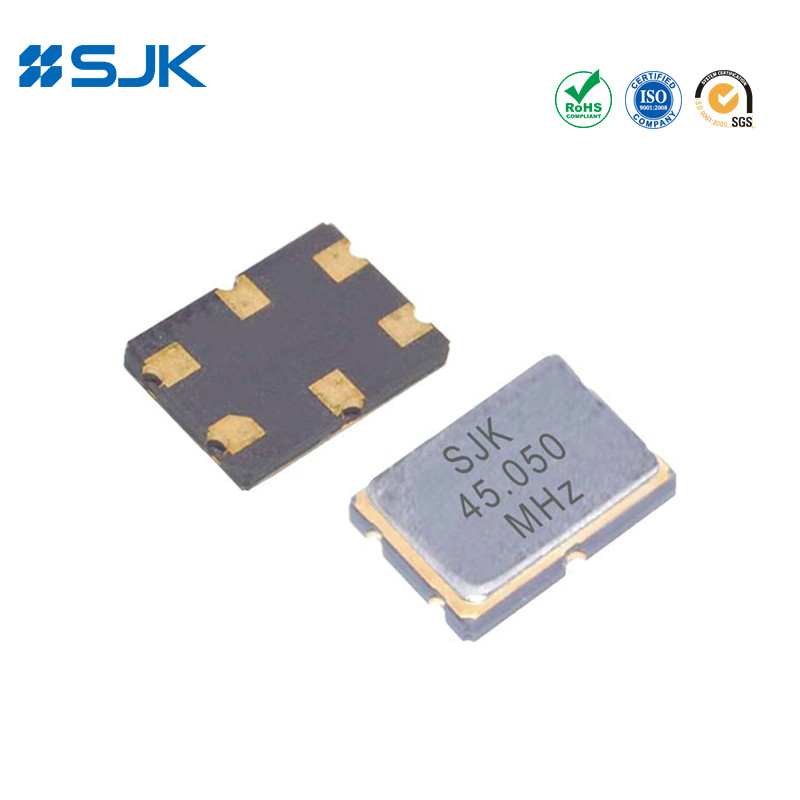

Rodzaj	Serial CF 4-pólowy monolityczny filtr SMD
Częstotliwość nominalna	380,850 MHz	45.000MHz	490,950 MHz	510,650 MHz
Włóczęga	4	4	4	4
Rozkaz przeliczenia	Podstawowe	Podstawowe	Podstawowe	Podstawowe
Przekaż szerokość pasma	±3,75KHz min./3dB	±7,5 KHz min./3 dB	±15KHz min./3dB	±5KHz min./3dB
Zatrzymać szerokość pasma	±15KHz min./35dB	±22KHz min./25dB	±25KHz min./35dB	± 22KHz min./30dB
Ripple	Maksymalnie 1 dB.	Maksymalnie 1 dB.	Maksymalnie 1 dB.	Maksymalnie 1 dB.
Utrata wstawienia	4Maksymalnie 0,0 dB.	4Maksymalnie 0,0 dB.	4Maksymalnie 0,0 dB.	4Maksymalnie 0,0 dB.
Gwarantowane osłabienie	80 dB min.	80 dB min.	80 dB min.	80 dB min.
Zakończenie impedancji	560Ω//5pF	600Ω//2pF	400Ω//4,5 pF	400Ω//2,5 pF
Temperatura pracy	-20~+70°C lub określić
Jednostka pakowania	1000 sztuk na bębenek

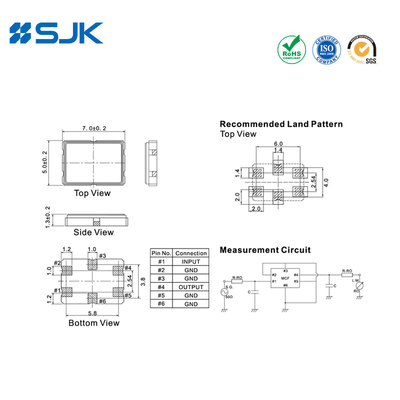

Wymiary [mm]

CF 4-pólowy filtr kryształowy 7050 45MHz filtr kryształowy drabina 0

CF 4-pólowy filtr kryształowy 7050 45MHz filtr kryształowy drabina 1 +86-755-88352869

CF 4-pólowy filtr kryształowy 7050 45MHz filtr kryształowy drabina 2 Rita@q-crystal.com

Tagi:

Filtr drabiny krystalicznej 45 MHz

filtr kryształowy 7050

4 kryształ filtracyjnego bieguna
