Rezonator ceramiczny typu DIP SMD serii ZTB o stabilności częstotliwości ponad 0,3%

Nazwa marki:	SJK
Numer modelu:	ZTB
MOQ:	1000 sztuk
Cena £:	negotiable
Szczegóły opakowania:	1000 sztuk
Warunki płatności:	T/T,

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

SJK

Orzecznictwo:

SGS,ROHS,REACH

Numer modelu:

ZTB

Model:

Rezonatory ceramiczne serii ZTB (ZTB 455E itp.)

Zakres częstotliwości:

190 ~ 1250 kHz

stabilność częstotliwości:

0,3%

Wnioski:

Bezpieczeństwo, radio, odbiornik

Poziom napędu:

Maks. 100 μW

Pojemność bocznikowa:

maks. 7 pF

Zakres temperatury pracy:

-20°C do +80°C

Zgodne z wymogami Rohs:

- Tak, proszę.

Zakres temperatur przechowywania:

-40°C do +85°C

Współczynnik temperatury:

+/-0,3% maks

Równoważna rezystancja szeregowa:

maks. 150 Ω

Tolerancja częstotliwości:

+/- 0,5% lub +/- 0,3%

Pojemność obciążenia:

20pF do 50pF

Starzenie się częstotliwości:

+/-0,3% maks

Minimalne zamówienie:

1000 sztuk

Cena:

negotiable

Szczegóły pakowania:

1000 sztuk

Czas dostawy:

6-8 tygodni

Zasady płatności:

T/T,

Możliwość Supply:

30 tys. sztuk miesięcznie

Podkreślić:

Ceramiczny rezonator 190KHz

Rezonator ceramiczny 1250KHz

Rezonator kryształowo-ceramiczny ZTB

Opis produktu

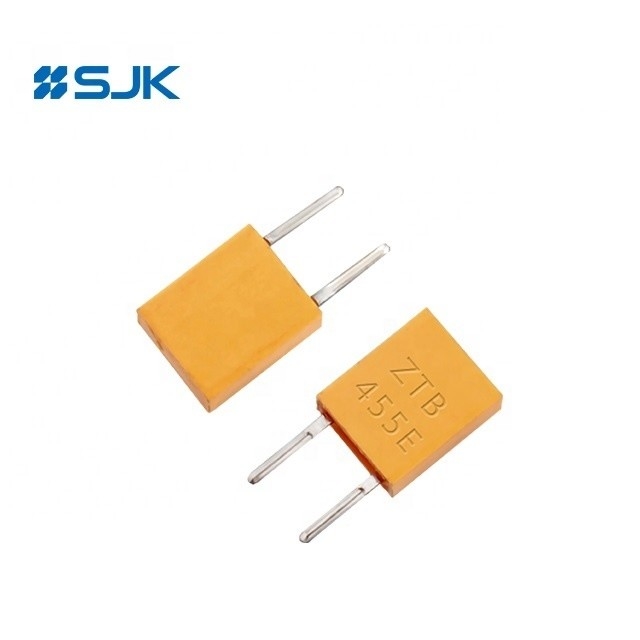

Rezonator ceramiczny typu DIP SMD serii ZTB o stabilności częstotliwości +mn 0,3%

Cechy

Wysoce niezawodna konstrukcja o doskonałej odporności na działanie środowiska

Standaryzowane do stosowania w urządzeniach o niskim profilu

Zakres częstotliwości od 190 kHz do 1250 kHz

Niskie koszty

Aplikacje: urządzenia bezpieczeństwa, urządzenia konsumenckie, telewizory, radio, odbiorniki itp.

Zgodność z RoHS

Specyfikacje

Numer części		Dokładność częstotliwości (w temperaturze 25°C)	Rezonator Impedancja	Częstotliwość Stabilność	Starzenie się przez dziesięć lat	Pojemność obciążenia C1 (pF)	Pojemność obciążenia C2 (pF)
Rodzaj DIP	Typ SMD	Dokładność częstotliwości (w temperaturze 25°C)	Rezonator Impedancja	Częstotliwość Stabilność	Starzenie się przez dziesięć lat	Pojemność obciążenia C1 (pF)	Pojemność obciążenia C2 (pF)
ZTB190~249E		±1KHz	¥20	± 0,3%	± 0,3%	330	470
ZTB250~374E		±1KHz	¥20	± 0,3%	± 0,3%	220	470
ZTB375~429E	ZTB375~429Y	±1KHz	¥20	± 0,3%	± 0,3%	120	470
ZTB430~509E	ZTB430~509Y	±2KHz	¥20	± 0,3%	± 0,3%	100	100
ZTB510~699E	ZTB510~699Y	±2KHz	¥20	± 0,3%	± 0,3%	100	100
ZTB700~1250E	ZTB700~1250Y	± 0,5%	¥70	± 0,3%	± 0,3%	100	100

Wymiary [mm]

Rodzaj DIP

Rezonator ceramiczny typu DIP SMD serii ZTB o stabilności częstotliwości ponad 0,3% 0

Zakres częstotliwości (KHz)	Szerokość W (mm)	Gęstość T (mm)	Wysokość H (mm)	Przestrzeń ołowiowa S (mm)	Długość prowadzenia L (mm)
190~249	13.5	3.8	14.7	10.0	8.0
250 ~ 374	11.0	3.8	12.2	10.0	7.0
375 ~ 400	7.9	3.6	9.3	7.7	7.0
401 ~ 699	7.0	3.5	9.0	5.0	4.0 (6.0)
700~1250	5.2	2.8	6.8	2.5	3.5

Typ SMD

Rezonator ceramiczny typu DIP SMD serii ZTB o stabilności częstotliwości ponad 0,3% 1

Produkty

- Lista kryształowych rezonatorów
- Lista oscylatorów kryształowych
- Lista filtrów kryształowych
- Lista wyrobów ceramicznych
- Lista urządzeń SAW
- Lista oscylatorów MEMS

TEKNICZNE

- Badania niezawodności
- Informacje o ekologicznym produkcie
- Taśma i rolka
- Świadectwa
- Wykres przepływów
- Polityka jakości

Rezonator ceramiczny typu DIP SMD serii ZTB o stabilności częstotliwości ponad 0,3% 2 +86-755-88352869-815

Rezonator ceramiczny typu DIP SMD serii ZTB o stabilności częstotliwości ponad 0,3% 3 Jenny@q-crystal.com

Tagi:

Ceramiczny rezonator 190KHz

Rezonator ceramiczny 1250KHz

Rezonator kryształowo-ceramiczny ZTB

ZAŁĄCZONE PRODUKTY

Wideo

DIP Typ 3Pins ZTT Ceramic Resonator Z 1,79MHz ~ 60MHz Do Telekomunikacji

Najlepszą cenę

Wideo

1.79~60MHz DIP 3 Pins ZTA Resonator 107.55.0mm Dla bezpieczeństwa

Najlepszą cenę

Wideo

SMD ZTT Resonator ceramiczny 6,00MHz ±0,3%

Najlepszą cenę

Wideo

Rezonator ceramiczny SMD z częstotliwością 3,58 MHz ZTACC3,58MG

Najlepszą cenę

Wideo

Rezonator ceramiczny typu DIP SMD serii ZTB o stabilności częstotliwości ponad 0,3%

Najlepszą cenę

Rezonator kryształowy

Seria 6A, HC-49/U Crystal Unit

Seria 6B, HC-49S/SS Crystal Unit

Seria 6C, HC-49SMD/49SSMD Crystal Unit

Jednostka krystaliczna serii 6P HC-M49SMD

Seria 6D, jednostka kryształowa UM-1

Seria 6Z, jednostka kryształowa typu cylindrowego

Seria 7S, SMD 1210 Jednostka kryształowa

Seria 7Y, SMD 1612 Jednostka kryształowa

Zestaw kryształowy do szwu serii 7F, SMD 2016

Seria 7E, SMD 2520 Seam Crystal Unit

Seria 7U, SMD 3225 Seam Crystal Unit

Seria 7I, SMD 5032 Jednostka kryształowa

Seria 6G, SMD 6035 Jednostka kryształowa

Seria 6F, SMD 7050 Seam Crystal Unit

Seria 7Z, SMD 2520 Crystal Glass Unit

Seria 7V, jednostka SMD 3225 Crystal Glass

Seria 6I, SMD 5032 Jednostka kryształowa szkła

SMD 6035 Jednostka kryształowa szkła

32.768KHz kryształ widelca regulacyjnego

Serii 7K, SMD 1610 Kryształ widelca tuningowego

Seria 7R, SMD 2012 Kryształ widelca regulacyjnego

Seria 7L, SMD 3215 Kryształ widelca tuningowego

Seria 7M, SMD 7015 Kryształ widelca regulacyjnego

Seria 6LC, SMD 8038 Kryształ widelca regulacyjnego

Seria 6LB, SMD 206B Kryształ widelca regulacyjnego

Seria 6K6, przez otwór 2*6 mm kryształ widelca tuningowego

Seria 6K8, przez otwór 3*8mm Kryształ widelca tuningowego

Oscylator kwarcowy

Serial 8N, oscylator kryształowy SMD 1612

Oscylator kryształowy serii 1N, SMD 2016

Osilator kryształowy serii 2N, SMD 2520

Oświetlacz kryształowy serii 3N, SMD 3225

Oscylator kryształowy serii 7N, SMD 5032

Oświetlacz kryształowy serii 6N, SMD 7050

Osilator kryształowy serii 9N, SMD 1490

Oświetlacz kryształowy serii 6MF, pełnowymiarowy przez otwór

Seria 6MH, oscylator kryształowy półrozmiarowy

Oscylator różniczkowy

Oscylator wyjściowy serii 3J, SMD 3225 LVPECL

Oscylator wyjściowy LVDS serii 3D, SMD 3225

Oscylator wyjściowy serii 3H SMD 3225 HCSL

Oscylator wyjściowy LVPECL serii 5J, SMD 5032

Oświetlacz wyjściowy SMD 5032 serii 5D LVDS

Oscylator wyjściowy serii 5H SMD 5032 HCSL

Oscylator wyjściowy serii 7J, SMD 7050 LVPECL

Osilator wyjściowy LVDS serii 7B, SMD 7050

Oscylator wyjściowy serii 7H SMD 7050 HCSL

Oscylator wyjściowy serii 9J, SMD 1490 LVPECL

Oscylator wyjściowy LVDS serii 9D, SMD 1490

ok

Seria 1X, SMD 9*7 Rozmiar OCXO

Seria 9X, SMD 14*9*5 Rozmiar OCXO

Seria 5X, SMD 25*22*11 Rozmiar OCXO

Seria 2X, OCXO przez otwór

Seria 3X, przez otwór 20*20 OCXO

Seria 9M, przez otwór 25*25*12 OCXO

Seria 6X, 36*27*12

TCXO/VC-TCXO

Seria 7X, SMD 2016 TCXO / VC-TCXO

Seria 7Q, SMD 2520 TCXO / VC-TCXO Wycięte fale sinus

Seria 7T, SMD 3225 CMOS TCXO / VC-TCXO

Seria 5T, SMD 5032 TCXO / VC-TCXO

Seria 8T, SMD 7050 TCXO / VC-TCXO

Seria 9T, SMD 1490 TCXO / VC-TCXO

Seria 6T, TCXO/VC-TCXO z otworem przez otwór

Serii 1T SMD 1612 TCXO/VC-TCXO

Seria 8W SMD 3225 TCXO /VC-TCXO (Clipped sine wave)

Serii 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Seria 3S, SMD 3225 CMOS Wyjście VCXO

Seria 3P, SMD 3225 LVPECL Wyjście VCXO

Seria 5S, SMD 5032 CMOS Wyjście VCXO

Pozycja 5P, SMD 5032 LVPECL Wyjście VCXO

Poziom prądu:

Seria 6S, SMD 7050 CMOS Wyjście VCXO

Seria 7P, SMD 7050 LVPECL Wyjście VCXO

Poziom wyjścia:

Seria 9S, SMD 1490 CMOS Wyjście VCXO

Seria 9P, SMD 1490 LVPECL Wyjście VCXO

Seria 9X, SMD 1495 Rozmiar OCXO

Seria 5X, SMD 252211 Rozmiar OCXO

Seria 9M, przez otwór 252512 OCXO

Seria 6X, 362712
