Pozycja		Minimalne	Typowe	Maksymalny	Jednostka
Częstotliwość centrum		15680,00 MHz lub inne wysokie częstotliwości			MHz
Utrata wstawienia			1.4	2.0	dB
Utrata wstawienia	1559.08~1563.098MHz		1.6	2.5	dB
Utrata wstawienia	15730,42~1577,420MHz		1.7	2.5	dB
Amplituda wahania (p-p)	1559.098~1577.42MHz		0.5	1.0	dB
3dB szerokości pasma		35	43		MHz
Grupa opóźnienia Ripple	1559.098~1577.42MHz		10	30	n
Absolutne osłabienie	DC~1463.00MHz	32	38		dB
	1463.00~1493.00MHz	38	43		dB
	1493.00~1512.00MHz	35	40		dB
	1512.00~1624.00MHz	50	55		dB
	1643.00~1673.00MHz	48	53		dB
	1673.00~2000.00MHz	40	45		dB
	2000.00~1463.00MHz	25	30		dB
Wprowadzenie VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
Wyjście VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
Temperatura pracy		-40		+85	°C
Temperatura przechowywania		-55		125	°C

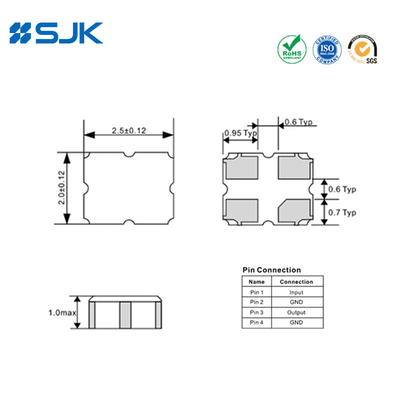

Wymiary [mm]

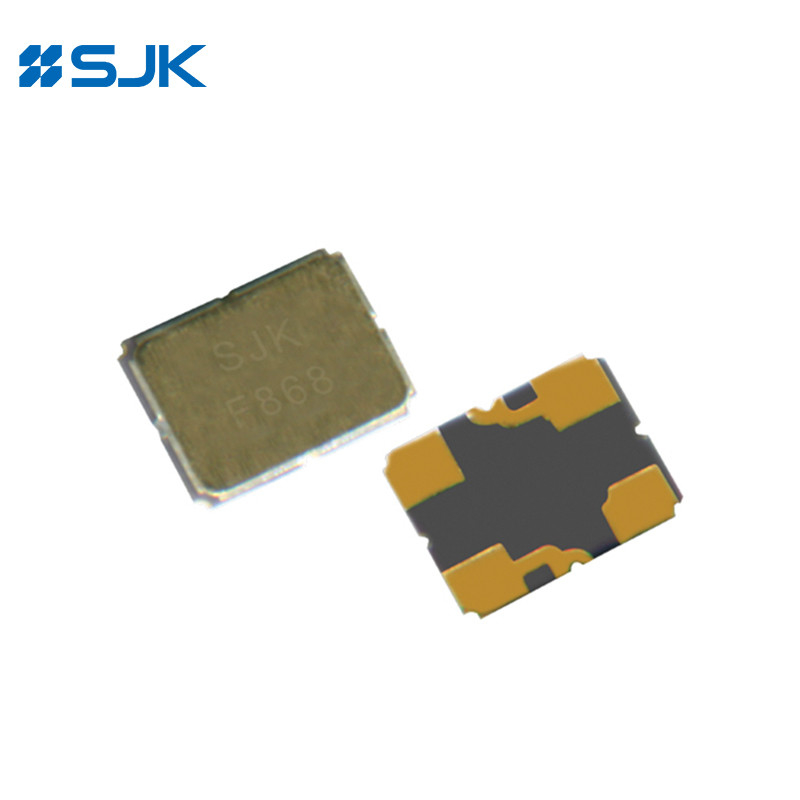

Wysokiej częstotliwości SMD 2520 SAW Filter 1568MHz dla Amplitudy Low Loss Saw Component 0

+86-755-88352809,Ext: 851

Wysokiej częstotliwości SMD 2520 SAW Filter 1568MHz dla Amplitudy Low Loss Saw Component 2 Rita@q-crystal.com
