Nazwa marki:	SJK
Numer modelu:	SiT9121AC-1C2-33E125.000000T
MOQ:	100 sztuk
Cena £:	negotiable
Szczegóły opakowania:	3 Kpc/kolor lub 1 Kpc/kolor
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

SGS, RoHS, REACH

Model:

SJK9121 Oscylator MEMS LVPECL/LVDS Wyjście

Zakres częstotliwości:

1 ~ 220 MHz

Napięcie zasilania:

2,5 V, 3,3 V, 2,25 ~ 3,63 V

Rodzaj wyjścia:

LVPECL, LVDS

stabilność częstotliwości:

±10 ppm, ±20 ppm, ±25 ppm, ±50 ppm

Wielkość:

3225 5032 7050

Wnioski:

10G Ethernet, SATA, pamięć masowa, serwer, telekomunikacja, stacja bazowa itp

Rodzaj opakowania:

SMD

Czas rozruchu:

5 pani

Napięcie wyjściowe:

0,8 V

Starzenie się:

+/- 3 ppm rocznie

Wielkość opakowania:

3.2 mm x 2,5 mm

Funkcja włączania wyjścia:

- Tak, proszę.

Zakres temperatury pracy:

-40°C do +85°C

Obciążenie wyjściowe:

50 omów

Zgodne z wymogami Rohs:

- Tak, proszę.

Jitter fazowy Rms:

0,5 ps

Możliwość Supply:

8 Kpc dziennie

Podkreślić:

Oscylator różniczkowy 2

25 V

SJK9121 Oscylator różnicowy

Opis produktu

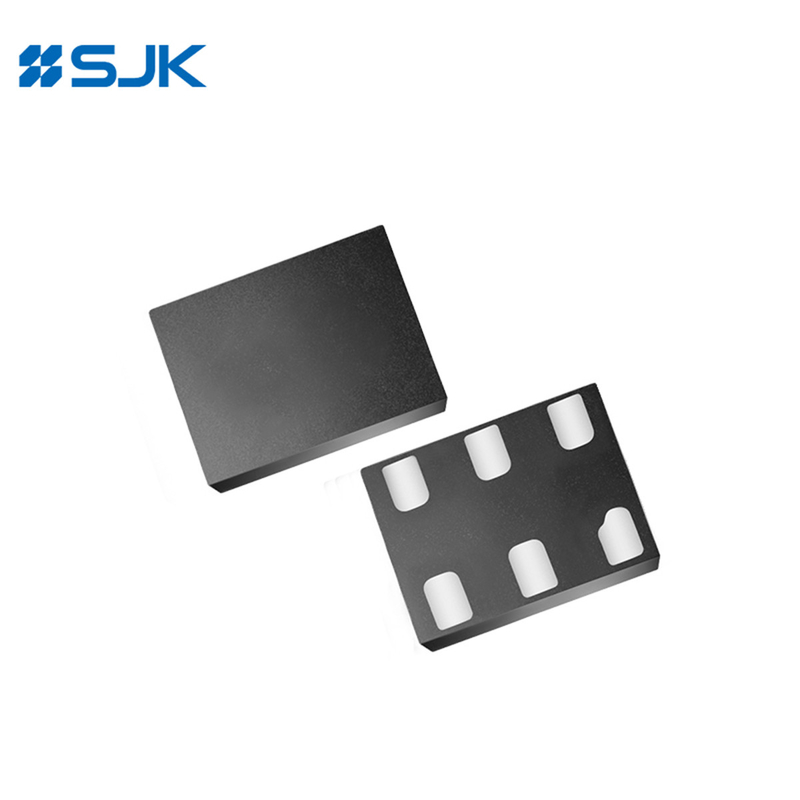

SJK9121 1 MHz − 220 MHz Wysokiej Wydajności Oscylator Diferencjalny

Cechy

Każda częstotliwość od 1 MHz do 220 MHz z dokładnością do 6 miejsc po przecinku

Doskonała stabilność częstotliwości wynosząca ± 10 ppm

0Jitter fazowy RMS 0,6ps powyżej 12KHz do 20MHz

Przemysłowy i rozszerzony zakres temperatur handlowych

LVPECL, typ sygnalizacji wyjściowej LVDS

Wielkość 3,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm

Automatyczne montowanie i lutowanie z powrotem

Zastosowania: 10G Ethernet, SONET, SATA, SAS, Telecom, Storage, Server itp.

Zgodne z RoHS / wolne od Pb

Specyfikacje

Rodzaj	SiT9121 MEMS
Rodzaj wyjścia	LVPECL, LVDS
Zakres częstotliwości	1~220MHz
Napięcie zasilania	2.5V, 3.3V, 2.25~3.62V
Stabilność częstotliwości	±10 ppm~±50 ppm lub określić
Temperatura pracy	-20~+70°C, -40~+85°C
Wysokie napięcie wejściowe (VIH)	70% Vdd
Niskie napięcie wejściowe (VIL)	30% Vdd
Impedancja wejść-wyciągania	250 KΩ μ Max. (Pin1 Logic High)
Impedancja wejść-wyciągania	2MΩ Μmin. (Pin1 Logic Low)
Czas uruchomienia	Maksymalnie 10 sekund.
Czas wznowienia	Maksymalnie 10 sekund.
Cykl pracy	45~55%
Obecne zużycie	69 mA Max.
OE wyłączyć prąd zasilania	35 mA Max.
Prąd wydajny wyłącz prąd wycieku	1 μA Max.
Prąd w stanie gotowości	100 μA Max.
Maksymalny prąd wyjściowy	30 mA maks.
Wysokie napięcie wyjściowe (VOH)	Vdd-1.1V
Wyjściowe niskie napięcie (VOL)	Vdd-1.9V
Wyjściowe różnicowe wahania napięcia	2.0V Max.
Czas wzrostu/spadku	Maksymalnie 700ps.
Włączenie/wyłączenie czasu	115n Max.
Jitter okresowy RMS	1.7 PS Max.
Jitter okresu RMS (na przypadek)	0.85 PS Max.
Zakres temperatury przechowywania	-60~+150°C
Jednostka pakowania	3225: 3000 sztuk na rolkę 5032 / 7050: 1000 sztuk na rolkę

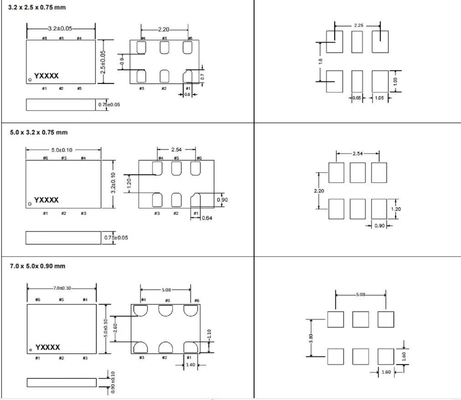

Wymiary [mm]

SJK9121 1 MHz − 220 MHz Wysokiej Wydajności Oscylator Diferencjalny 0

SJK9121 1 MHz − 220 MHz Wysokiej Wydajności Oscylator Diferencjalny 1
