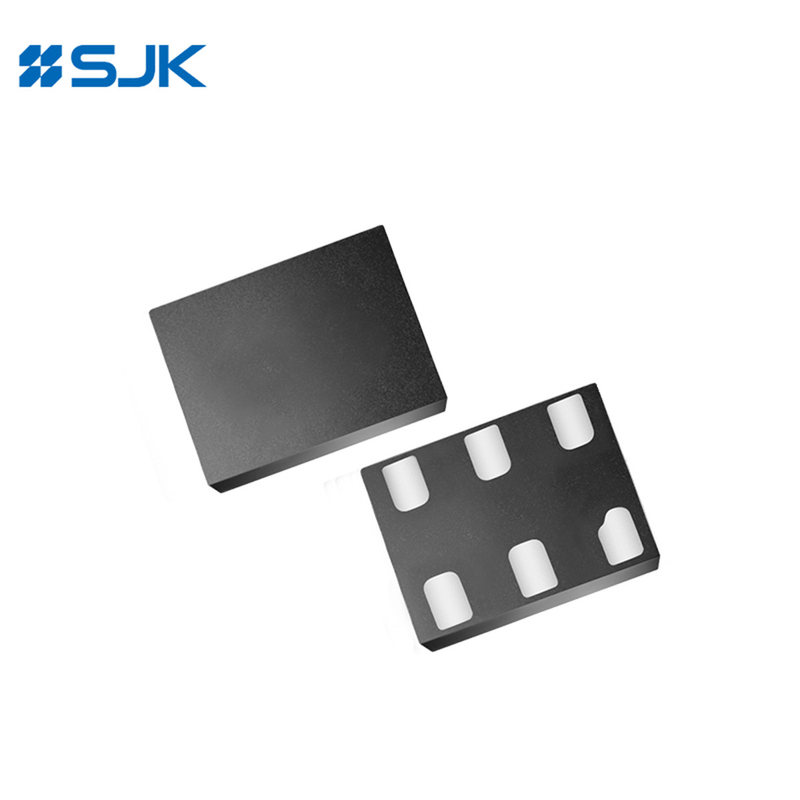

SiT9366 Ext Industrial Temp MEMS Oscillator 2,25 V do 3,63 V

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Model:

Wyjście MEMS LVPECL/LVDS SiT9366

Zakres częstotliwości:

1 ~ 220 MHz

Napięcie zasilania:

2,5 V, 2,8 V, 3 V, 3,3 V, 2,25 ~ 3,63 V

Rodzaj wyjścia:

LVDS, LVPECL

stabilność częstotliwości:

u00b110 ppm, u00b120 ppm, u00b125 ppm

Wielkość:

3,2u00d72,5, 5,0u00d73,2, 7,0u00d75,0 mm

Wnioski:

10G Ethernet, SATA, pamięć masowa, serwer, telekomunikacja, stacja bazowa itp

Podkreślić:

Oscylator MEMS 2

25 V

Oscylator MEMS 3.63V

Opis produktu

Specyfikacje i wymiary

Cechy

Każda częstotliwość między 1 MHz a 220 MHz z dokładnością do 6 cyfr po przecinku

Szeroki zakres temperatury od -40 do 105 °C

0.1ps RMS dżitter fazowy powyżej 12KHz do 20MHz

Przemysłowy i rozszerzony zakres temperatur handlowych

Typy sygnalizacji wyjściowej LVDS i LVPECL

Wielkość 3,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm

Automatyczne montowanie i lutowanie z powrotem

Zastosowania: 10G Ethernet, SONET, SATA, SAS, Telecom, Storage, Server itp.

Zgodne z RoHS / wolne od Pb

Specyfikacje

Rodzaj	SiT9366 MEMS
Rodzaj wyjścia	LVDS, LVPECL
Zakres częstotliwości	1~220MHz
Napięcie zasilania	2.5V/2.8V/3V/3.3V/2.25~3.62V
Stabilność częstotliwości	±10 ppm~±25 ppm lub określić
Temperatura pracy	-40~+85°C, -40~+105°C
Wysokie napięcie wejściowe (VIH)	70% Vdd
Niskie napięcie wejściowe (VIL)	30% Vdd
Impedancja wejść-wyciągania	250 KΩ μ Max. (Pin1 Logic High)
Impedancja wejść-wyciągania	2MΩ Μmin. (Pin1 Logic Low)
Czas uruchomienia	Maksymalnie 3 sekundy.
Czas wznowienia	3.8μsMax, proszę.
Cykl pracy	45~55%
Obecne zużycie	89 mA Max.
OE wyłączyć prąd zasilania	58 mA Max.
Włókno wyjściowe różnicowe	450 mV maks.
Prąd wydajny wyłącz prąd wycieku	1 μA Max.
Prąd w stanie gotowości	100 μA Max.
Zmiana wielkości VOD	50 mV
napięcie zwrotne	1.375V Max.
Zmiana wielkości VOS	Maksymalnie 50 mV.
Czas wzrostu/spadku	Maksymalnie 290ps.
Włączenie/wyłączenie czasu	3.8n Max.
Jitter okresowy RMS	1.6 PS Max.
Jitter okresu RMS (na przypadek)	0.32 PS Max.
Zakres temperatury przechowywania	-60~+150°C
Jednostka pakowania	3225: 3000 sztuk na rolkę 5032 / 7050: 1000 sztuk na rolkę

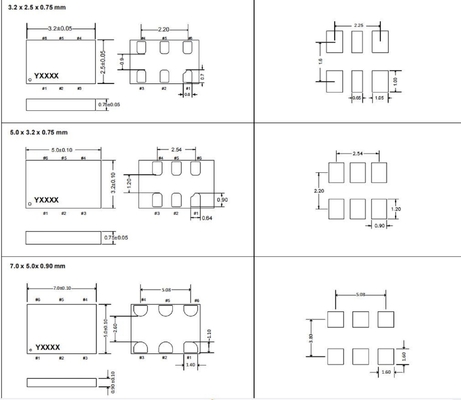

Wymiary [mm]

SiT9366 Ext Industrial Temp MEMS Oscillator 2,25 V do 3,63 V 0

SiT9366 Ext Industrial Temp MEMS Oscillator 2,25 V do 3,63 V 1

Produkty

- Lista kryształowych rezonatorów
- Lista oscylatorów kryształowych
- Lista filtrów kryształowych
- Lista wyrobów ceramicznych
- Lista urządzeń SAW
- Lista oscylatorów MEMS

TEKNICZNE

- Badania niezawodności
- Informacje o ekologicznym produkcie
- Taśma i rolka
- Świadectwa
- Wykres przepływów
- Polityka jakości

Jakość

O SJK

- Profil firmy
- Historia i wyróżnienia
- SJK Life.

SiT9366 Ext Industrial Temp MEMS Oscillator 2,25 V do 3,63 V 2 +86-755-88352869

SiT9366 Ext Industrial Temp MEMS Oscillator 2,25 V do 3,63 V 3 SJK@q-crystal.com

OnLin

Skype

Tagi:

Oscylator MEMS 2

25 V

Oscylator MEMS 3.63V

ZAŁĄCZONE PRODUKTY

Wideo

SMD 3225 MEMS HCSL o niskim drgaczeniu obsługa oscylatora różnicowego 1-220MHz 2,25-3,63V

Najlepszą cenę

Wideo

SMD 5032 Oscylator różniczkowy o niskim drganie MEMS HCSL z 6Padami Wsparcie 1-220MHz 2.25-3.63V

Najlepszą cenę

Wideo

SMD 7050 Oscylator różniczkowy o niskim rytmie MEMS HCSL z 6Padami Wsparcie 1-220MHz 2.25-3.63V

Najlepszą cenę

Wideo

SMD 7050 Programowalny oscylator różnicowy MEMS LVDSL z 6Padami Wsparcie 1-220MHz 2.25-3.63V

Najlepszą cenę

Wideo

SMD 7050 Programowalny oscylator MEMS LVPECL z 6Padami Wsparcie 1-220MHz 2.25-3.63V

Najlepszą cenę

Wideo

SMD 5032 Programowalny oscylator różnicowy MEMS LVDSL z 6Padami Wsparcie 1-220MHz 2.25-3.63V

Najlepszą cenę

Wideo

SMD 5032 Programowalny oscylator MEMS LVPECL z 6PADami Wsparcie 1-220MHz

Najlepszą cenę

Wideo

SMD 3225 Rozmiar programowalny MEMS LVPECL Oscylator różniczkowy z 6Padami Wsparcie 1-220MHz 2.25-3.63V

Najlepszą cenę

Rezonator kryształowy

Seria 6A, HC-49/U Crystal Unit

Seria 6B, HC-49S/SS Crystal Unit

Seria 6C, HC-49SMD/49SSMD Crystal Unit

Jednostka krystaliczna serii 6P HC-M49SMD

Seria 6D, jednostka kryształowa UM-1

Seria 6Z, jednostka kryształowa typu cylindrowego

Seria 7S, SMD 1210 Jednostka kryształowa

Seria 7Y, SMD 1612 Jednostka kryształowa

Zestaw kryształowy do szwu serii 7F, SMD 2016

Seria 7E, SMD 2520 Seam Crystal Unit

Seria 7U, SMD 3225 Seam Crystal Unit

Seria 7I, SMD 5032 Jednostka kryształowa

Seria 6G, SMD 6035 Jednostka kryształowa

Seria 6F, SMD 7050 Seam Crystal Unit

Seria 7Z, SMD 2520 Crystal Glass Unit

Seria 7V, jednostka SMD 3225 Crystal Glass

Seria 6I, SMD 5032 Jednostka kryształowa szkła

SMD 6035 Jednostka kryształowa szkła

32.768KHz kryształ widelca regulacyjnego

Serii 7K, SMD 1610 Kryształ widelca tuningowego

Seria 7R, SMD 2012 Kryształ widelca regulacyjnego

Seria 7L, SMD 3215 Kryształ widelca tuningowego

Seria 7M, SMD 7015 Kryształ widelca regulacyjnego

Seria 6LC, SMD 8038 Kryształ widelca regulacyjnego

Seria 6LB, SMD 206B Kryształ widelca regulacyjnego

Seria 6K6, przez otwór 2*6 mm kryształ widelca tuningowego

Seria 6K8, przez otwór 3*8mm Kryształ widelca tuningowego

Oscylator kwarcowy

Serial 8N, oscylator kryształowy SMD 1612

Oscylator kryształowy serii 1N, SMD 2016

Osilator kryształowy serii 2N, SMD 2520

Oświetlacz kryształowy serii 3N, SMD 3225

Oscylator kryształowy serii 7N, SMD 5032

Oświetlacz kryształowy serii 6N, SMD 7050

Osilator kryształowy serii 9N, SMD 1490

Oświetlacz kryształowy serii 6MF, pełnowymiarowy przez otwór

Seria 6MH, oscylator kryształowy półrozmiarowy

Oscylator różniczkowy

Oscylator wyjściowy serii 3J, SMD 3225 LVPECL

Oscylator wyjściowy LVDS serii 3D, SMD 3225

Oscylator wyjściowy serii 3H SMD 3225 HCSL

Oscylator wyjściowy LVPECL serii 5J, SMD 5032

Oświetlacz wyjściowy SMD 5032 serii 5D LVDS

Oscylator wyjściowy serii 5H SMD 5032 HCSL

Oscylator wyjściowy serii 7J, SMD 7050 LVPECL

Osilator wyjściowy LVDS serii 7B, SMD 7050

Oscylator wyjściowy serii 7H SMD 7050 HCSL

Oscylator wyjściowy serii 9J, SMD 1490 LVPECL

Oscylator wyjściowy LVDS serii 9D, SMD 1490

ok

Seria 1X, SMD 9*7 Rozmiar OCXO

Seria 9X, SMD 14*9*5 Rozmiar OCXO

Seria 5X, SMD 25*22*11 Rozmiar OCXO

Seria 2X, OCXO przez otwór

Seria 3X, przez otwór 20*20 OCXO

Seria 9M, przez otwór 25*25*12 OCXO

Seria 6X, 36*27*12

TCXO/VC-TCXO

Seria 7X, SMD 2016 TCXO / VC-TCXO

Seria 7Q, SMD 2520 TCXO / VC-TCXO Wycięte fale sinus

Seria 7T, SMD 3225 CMOS TCXO / VC-TCXO

Seria 5T, SMD 5032 TCXO / VC-TCXO

Seria 8T, SMD 7050 TCXO / VC-TCXO

Seria 9T, SMD 1490 TCXO / VC-TCXO

Seria 6T, TCXO/VC-TCXO z otworem przez otwór

Serii 1T SMD 1612 TCXO/VC-TCXO

Seria 8W SMD 3225 TCXO /VC-TCXO (Clipped sine wave)

Serii 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Seria 3S, SMD 3225 CMOS Wyjście VCXO

Seria 3P, SMD 3225 LVPECL Wyjście VCXO

Seria 5S, SMD 5032 CMOS Wyjście VCXO

Pozycja 5P, SMD 5032 LVPECL Wyjście VCXO

Poziom prądu:

Seria 6S, SMD 7050 CMOS Wyjście VCXO

Seria 7P, SMD 7050 LVPECL Wyjście VCXO

Poziom wyjścia:

Seria 9S, SMD 1490 CMOS Wyjście VCXO

Seria 9P, SMD 1490 LVPECL Wyjście VCXO

Seria 9X, SMD 1495 Rozmiar OCXO

Seria 5X, SMD 252211 Rozmiar OCXO

Seria 9M, przez otwór 252512 OCXO

Seria 6X, 362712
