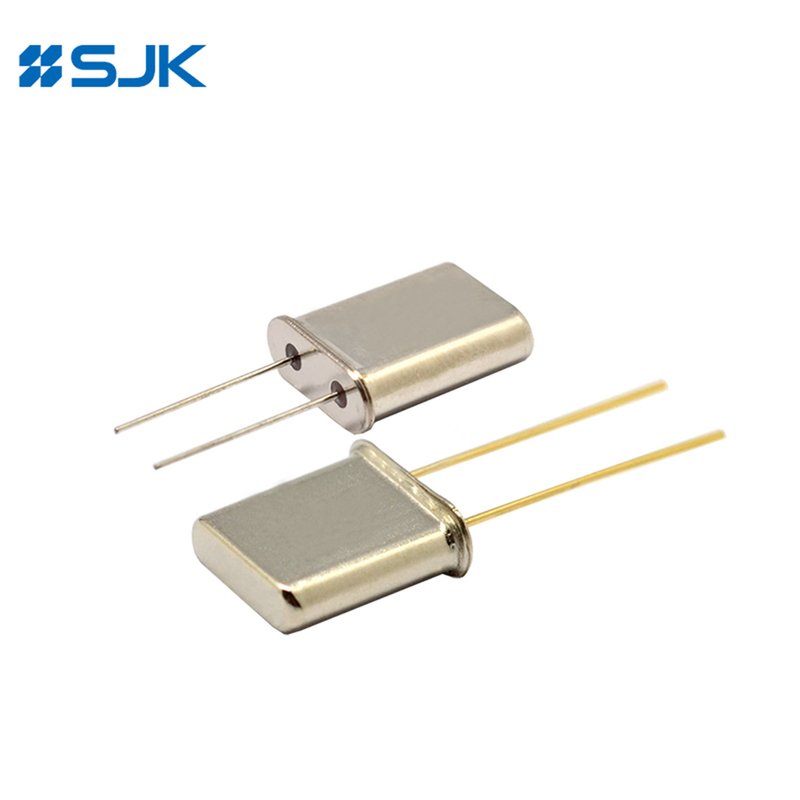

SJK-6A07289MCZ222ZA6 Kwarcowy Kryształowy Rezonator 7,289MHz

MOQ:	1000 sztuk
Cena £:	negotiable
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Dokument:

6A-49U.pdf

Pakiet:

49U

Częstotliwość:

7.289MHz

CL:

30pF

Tolerancja częstotliwości przy 25 ℃:

±20ppm

Temperatura pracy:

-20~+70℃

Stabilność częstotliwości:

±20ppm

Minimalne zamówienie:

1000 sztuk

Cena:

negotiable

Akcje:

Obecnie brak na stanie

Sposób wysyłki:

Wyrazić

Opis:

HC-49U Jednostki krystaliczne o częstotliwości 7,289MHz 30pF ±20ppm -20~+70°C ±20ppm

Zasady płatności:

T/T

Podkreślić:

rezonator kryształowy kwarcowy 7

289MHz

rezonator kryształowy kwarcowy 150MHz

Opis produktu

HC-49U Jednostki krystaliczne o częstotliwości 7,289MHz 30pF ±20ppm -20~+70°C ±20ppm

6A Kryształ

HC-49U, kryształ spawany.
Nieprzepuszczalne metalowe opakowanie zapewnia wysoką niezawodność.
Pakiet taśmowy do automatycznego załadunku.

Specyfikacje

Rodzaj	6A Kryształ otwarty
Zakres częstotliwości	1~150 MHz
Tolerancja częstotliwości (w temperaturze 25°C)	± 20 ppm lub określić
Stabilność częstotliwości w temperaturze pracy	± 20 ppm lub określić
Zakres temperatury pracy	-20~+70°C lub określić
Zakres temperatury przechowywania	-55~+125°C
Pojemność obciążenia	16pF, 20pF, 30pF, 32pF lub określić
Poziom napędu	1 ~ 500 μw (100 μW Typ.)
Pojemność szuntu (C0)	7 pF Max.
Starzenie (w temperaturze 25°C)	Maksymalnie ± 3 ppm/rok.
Jednostka pakowania	100 sztuk.

Odporność równoważna w serii (ESR)

Podstawowe		Trzecia nadtona		Piąty Overtone
1 ~ 3,0MHz	350Ω maks.	20~25MHz	50Ω maks.	70~100MHz	60Ω Max.
3 ~ 3,5 MHz	150Ω maks.	25~30MHz	40Ω Max.	100~125MHz	60Ω Max.
30,5-4,0MHz	90Ω Max.	30~75MHz	40Ω Max.	125~150MHz	60Ω Max.
4~7,0MHz	60Ω Max.	75~100 MHz	60Ω Max.
7~15,0 MHz	35Ω Max.
15~30MHz	Maksymalnie 25Ω.

SJK-6A07289MCZ222ZA6 Kwarcowy Kryształowy Rezonator 7,289MHz 0

Tagi:

rezonator kryształowy kwarcowy 7

289MHz

rezonator kryształowy kwarcowy 150MHz

ZAŁĄCZONE PRODUKTY

Wideo

Wysokiej precyzji 6I serii SMD5032 Jednostka kryształowa szklanka 8MHz do 54MHz Do PC PDA DSC Karta interfejsu USB

Najlepszą cenę

Wideo

Jednostka kryształowa M49SMD serii 6P 7 x 4 mm Wielkość 6,7458 MHz do 50 MHz dla urządzeń przemysłowych

Najlepszą cenę

Wideo

UM-1 Krystalny rezonator wspierający niską częstotliwość typu dip

Najlepszą cenę

Wideo

Niski profil SMD1210 Jednostka krystaliczna dla szeregu wysokiej częstotliwości od 26MHz do 96MHz dla urządzenia systemu komunikacji bezprzewodowej

Najlepszą cenę

Wideo

7F serii SMD2016 Jednostka krystaliczna 16MHz do 96MHz dla lepszej wydajności

Najlepszą cenę

Wideo

Ultra miniaturowa jednostka krystaliczna serii 7Y SMD1612 24MHz - 80MHz dla urządzeń komunikacyjnych

Najlepszą cenę

Wideo

7E serii SMD2520 Jednostka krystaliczna 12MHz do 96MHz Wysoka precyzja dla łączności bezprzewodowej

Najlepszą cenę

Wideo

Miniaturowa i lekka 7U serii SMD3225 Jednostka kryształowa szwowa wysokiej częstotliwości stabilność dla zastosowań o wysokiej częstotliwości

Najlepszą cenę

Rezonator kryształowy

Seria 6A, HC-49/U Crystal Unit

Seria 6B, HC-49S/SS Crystal Unit

Seria 6C, HC-49SMD/49SSMD Crystal Unit

Jednostka krystaliczna serii 6P HC-M49SMD

Seria 6D, jednostka kryształowa UM-1

Seria 6Z, jednostka kryształowa typu cylindrowego

Seria 7S, SMD 1210 Jednostka kryształowa

Seria 7Y, SMD 1612 Jednostka kryształowa

Zestaw kryształowy do szwu serii 7F, SMD 2016

Seria 7E, SMD 2520 Seam Crystal Unit

Seria 7U, SMD 3225 Seam Crystal Unit

Seria 7I, SMD 5032 Jednostka kryształowa

Seria 6G, SMD 6035 Jednostka kryształowa

Seria 6F, SMD 7050 Seam Crystal Unit

Seria 7Z, SMD 2520 Crystal Glass Unit

Seria 7V, jednostka SMD 3225 Crystal Glass

Seria 6I, SMD 5032 Jednostka kryształowa szkła

SMD 6035 Jednostka kryształowa szkła

32.768KHz kryształ widelca regulacyjnego

Serii 7K, SMD 1610 Kryształ widelca tuningowego

Seria 7R, SMD 2012 Kryształ widelca regulacyjnego

Seria 7L, SMD 3215 Kryształ widelca tuningowego

Seria 7M, SMD 7015 Kryształ widelca regulacyjnego

Seria 6LC, SMD 8038 Kryształ widelca regulacyjnego

Seria 6LB, SMD 206B Kryształ widelca regulacyjnego

Seria 6K6, przez otwór 2*6 mm kryształ widelca tuningowego

Seria 6K8, przez otwór 3*8mm Kryształ widelca tuningowego

Oscylator kwarcowy

Serial 8N, oscylator kryształowy SMD 1612

Oscylator kryształowy serii 1N, SMD 2016

Osilator kryształowy serii 2N, SMD 2520

Oświetlacz kryształowy serii 3N, SMD 3225

Oscylator kryształowy serii 7N, SMD 5032

Oświetlacz kryształowy serii 6N, SMD 7050

Osilator kryształowy serii 9N, SMD 1490

Oświetlacz kryształowy serii 6MF, pełnowymiarowy przez otwór

Seria 6MH, oscylator kryształowy półrozmiarowy

Oscylator różniczkowy

Oscylator wyjściowy serii 3J, SMD 3225 LVPECL

Oscylator wyjściowy LVDS serii 3D, SMD 3225

Oscylator wyjściowy serii 3H SMD 3225 HCSL

Oscylator wyjściowy LVPECL serii 5J, SMD 5032

Oświetlacz wyjściowy SMD 5032 serii 5D LVDS

Oscylator wyjściowy serii 5H SMD 5032 HCSL

Oscylator wyjściowy serii 7J, SMD 7050 LVPECL

Osilator wyjściowy LVDS serii 7B, SMD 7050

Oscylator wyjściowy serii 7H SMD 7050 HCSL

Oscylator wyjściowy serii 9J, SMD 1490 LVPECL

Oscylator wyjściowy LVDS serii 9D, SMD 1490

ok

Seria 1X, SMD 9*7 Rozmiar OCXO

Seria 9X, SMD 14*9*5 Rozmiar OCXO

Seria 5X, SMD 25*22*11 Rozmiar OCXO

Seria 2X, OCXO przez otwór

Seria 3X, przez otwór 20*20 OCXO

Seria 9M, przez otwór 25*25*12 OCXO

Seria 6X, 36*27*12

TCXO/VC-TCXO

Seria 7X, SMD 2016 TCXO / VC-TCXO

Seria 7Q, SMD 2520 TCXO / VC-TCXO Wycięte fale sinus

Seria 7T, SMD 3225 CMOS TCXO / VC-TCXO

Seria 5T, SMD 5032 TCXO / VC-TCXO

Seria 8T, SMD 7050 TCXO / VC-TCXO

Seria 9T, SMD 1490 TCXO / VC-TCXO

Seria 6T, TCXO/VC-TCXO z otworem przez otwór

Serii 1T SMD 1612 TCXO/VC-TCXO

Seria 8W SMD 3225 TCXO /VC-TCXO (Clipped sine wave)

Serii 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Seria 3S, SMD 3225 CMOS Wyjście VCXO

Seria 3P, SMD 3225 LVPECL Wyjście VCXO

Seria 5S, SMD 5032 CMOS Wyjście VCXO

Pozycja 5P, SMD 5032 LVPECL Wyjście VCXO

Poziom prądu:

Seria 6S, SMD 7050 CMOS Wyjście VCXO

Seria 7P, SMD 7050 LVPECL Wyjście VCXO

Poziom wyjścia:

Seria 9S, SMD 1490 CMOS Wyjście VCXO

Seria 9P, SMD 1490 LVPECL Wyjście VCXO

Seria 9X, SMD 1495 Rozmiar OCXO

Seria 5X, SMD 252211 Rozmiar OCXO

Seria 9M, przez otwór 252512 OCXO

Seria 6X, 362712
