Rodzaj wyjścia		LVCMOS
Warunki obciążenia		15 pF
Zakres częstotliwości		1~141MHz
Napięcie zasilania		1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 2.25V~3.63V
Stabilność częstotliwości		± 20 ppm, ± 25 ppm, ± 50 ppm
Obecne zużycie		6.5 mA Max.
Prąd w stanie gotowości		4.3 μA Max.
Prąd OE wyłączony		6.5 mA Max.
Temperatura pracy		-20~+70°C / -40~+85°C
Cykl pracy		45~55%
Czas wzrostu/spadku		2.5ns Max.
Włókno Vol (Max.)/Voh (Min.)		10% Vcc/90% Vcc
Włókno Vil (maks.)/Vih (min.)		30% Vcc/70% Vcc
Impedancja wejść-wyciągania		150KΩ Μmax. (Pin 1, OE logic high/logic low, lub ST logic high) 2MΩ Μmin. (Pin 1, STlogic low)
Czas uruchomienia		Maksymalnie 5 ms.
Włącz/wyłącz czas		180n Max.
Czas wznowienia		Maksymalnie 5 ms.
Rozproszenie czasu		4 μs Max
Rozkład czasu		Maksymalnie 50 μs.
Jitter z cyklu na cykl		22ps Max.
Temperatura przechowywania		-65~+150°C

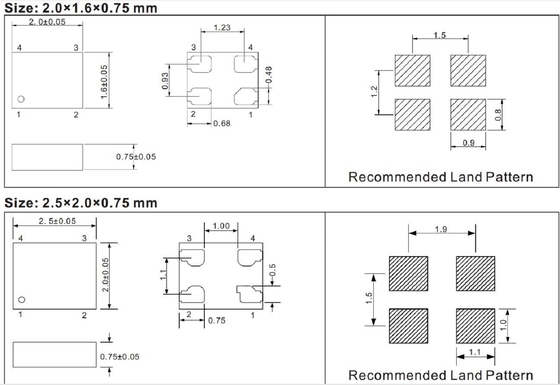

Jednostka pakowania	2016, 2520, 3225 rozmiar	3000 sztuk.
