Name: Wysokiej stabilności miniaturowy 4-pad SMD pakiet OCXO 1X serii SMD 9 X 7 rozmiar OCXO dla syntezatora cyfrowy przełącznik
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

Nazwa marki:	SJK
Numer modelu:	SMD 9*7 OCXO
MOQ:	1000 sztuk
Cena £:	Negotiate
Szczegóły opakowania:	1000 sztuk / rolka
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

SGS, RoHS, REACH

Pozycja:

Seria 1X SMD 9*7 OCXO

Częstotliwość:

10 MHz do 50 MHz

Wielkość opakowania:

9,7*7,5*4,1mm

Napięcie zasilania:

3,3 V/5 V

Rodzaj wyjścia:

HCMOS / obcięta fala sinusoidalna

Produkt zielony:

Zgodny z RoHS, wolny od Pb

Możliwość Supply:

30 tys. szt. miesięcznie

Podkreślić:

Oscylator 4-pad ocxo

ocxo oscylator SMD 9 x 7

Przełącznik ultra niskiego poziomu hałasu

Opis produktu

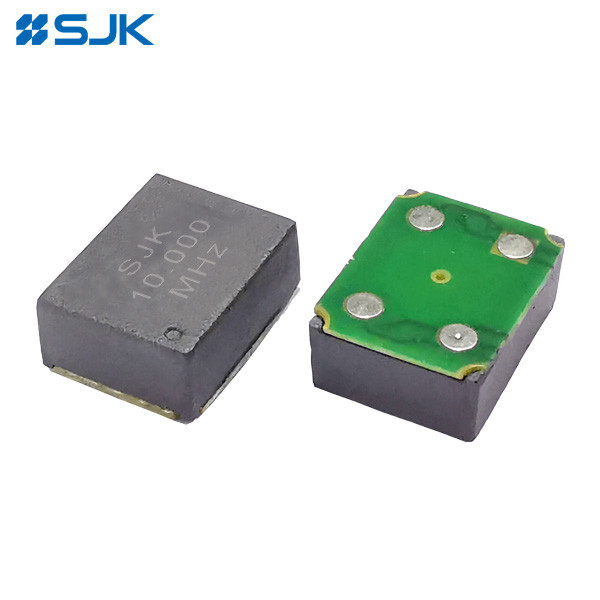

Wysoka stabilność Miniaturowy 4-pad SMD Pakiet OCXO 1X Series SMD 9*7 Rozmiar OCXO dla cyfrowego przełącznika syntezatora

Charakterystyka:

Wymiar 9,7 × 7,5 × 4,1 mm, miniaturowy 4-pad SMD
3.3V, 5V napięcia zasilania
Strata 3
Typ wyjścia: Clip Sinus Wave /HCMOS
Zakres wysokiej częstotliwości: 10MHz~50MHz
Stabilność ±20 ppm powyżej -40°C do +85°C
Dostępne jest sterowanie napięciem (elektroniczne dostosowywanie częstotliwości)
Aplikacja dla małych komórek, urządzeń testowych i instrumentalnych, syntezatorów, przełączników cyfrowych, przenośnych urządzeń telekomunikacyjnych itp.
Zgodne z RoHS / wolne od Pb

Specyfikacje elektroniczne:

Pozycja		1X serii SMD 9*7 OCXO
Forma fali wyjściowej		HCMOS		Odcięta fala sinus
Zakres częstotliwości		10 MHz do 50 MHz		10 MHz do 50 MHz
Napięcie zasilania		3.3V	5V	3.3V	5V
Początkowa tolerancja kalibracji		± 500 ppm (maks.)		± 500 ppb (maks.)
		Vcon=+1,65V	Vcon=+2,5 V	Vcon=+1,65V	Vcon=+2,5 V
Rodzaj zastosowanego cięcia kryształowego		Kryształ IT-Cut
Stabilność częstotliwości	vs Temperatura	± 10 ppm (maks.) powyżej -30°C do +70°C
		±20 ppb (maks.) powyżej -40°C do +85°C
	Vs napięcie zasilania	± 10 ppm maksymalnie (Vcc±5%)
	vs Czas rozgrzewki	Maksymalnie 5 minut. W zakresie ±0,1 ppm od częstotliwości odniesienia
	Vs Starzenie się	±3,0 ppm maks./po 30 dniach; ±600 ppm maks./pierwszy rok; ±3 ppm maks. w ciągu 10 lat.
	vs. powrotny przepływ	±1,0 ppm maks., 1 reflow i mierzone 24 godziny później.
Kontrolowanie napięcia włączone Pin 1 (EFC)	Zakres regulacji częstotliwości	± 5 ppm min.
	Zakres napięcia sterującego	+1,65V±1,65V		+2,5V±2,5V
	Funkcja przeniesienia	Pozytywne: zwiększenie napięcia sterowania zwiększa częstotliwość wyjścia.
	Impedancja wejściowa	100 KΩ min.
	Liniowość EFC	± 10% maksymalnie.
Władza	Rozpraszanie energii (@25°C)	0.4W max. w stanie stacjonarnym; 350mA max. w stanie włączenia
Produkcja	Wydajność logiczna wysoka (V)_{Och, nie.})	+2,4V min.	+4,5 V min.	-	-
	Wynik logiczny niski (V)_OL)	Maksymalnie 0,4 V.	Maksymalnie +0,5V.	-	-
	Cykl pracy	45~55%		-
	Obciążenie	15 pF		10KΩ//10pF±10%
	Poziom napięcia wyjściowego (od szczytu do szczytu)	-	-	00,8 Vp-p min.
	Czas wzrostu / czas upadku	7nS max. (20% ~ 80% formy fali)
	Zmiana hałasu fazowego [20MHz](Typ.)	10 Hz	100 Hz	1 kHz	10 kHz
		-98 dBc	-126 dBc	-145 dBc	-152 dBc
Temperatura pracy		-20~+70°C, -40~+85°C lub określić
Temperatura przechowywania		-55~+125°C
Wielkość opakowania (LWH)		9.77.54.1 mm
Jednostka pakowania		1000 sztuk na rolkę

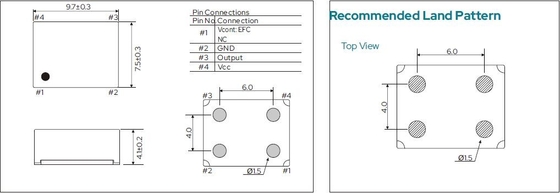

Wymiary:

Wysokiej stabilności miniaturowy 4-pad SMD pakiet OCXO 1X serii SMD 9 X 7 rozmiar OCXO dla syntezatora cyfrowy przełącznik 0
