Name: 3X Series Thru-Hole 20*20 OCXO Wysoki zakres częstotliwości 5MHz-40MHz Wysoka stabilność 10ppb Do telekomunikacji
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: DIP 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

Nazwa marki:	SJK
Numer modelu:	DIP 20*20 OCXO
MOQ:	100 sztuk
Cena £:	Negotiate
Szczegóły opakowania:	1000 sztuk / pudełko
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

SGS, RoHS, REACH

Pozycja:

Seria 3X DIP 20*20 OCXO

Zakres częstotliwości:

5 MHz do 40 MHz

Wielkość opakowania:

20,6*20,6*11,0 mm

Rodzaj opakowania:

Otwór przelotowy

Rodzaj wyjścia:

HCMOS

Napięcie zasilania:

3,3 V/5 V

Możliwość Supply:

30 tys. szt. miesięcznie

Podkreślić:

oscylator ocxo 20 x 20

oscylator ocxo 5MHz

Oscylator o wysokiej częstotliwości 40 MHz

Opis produktu

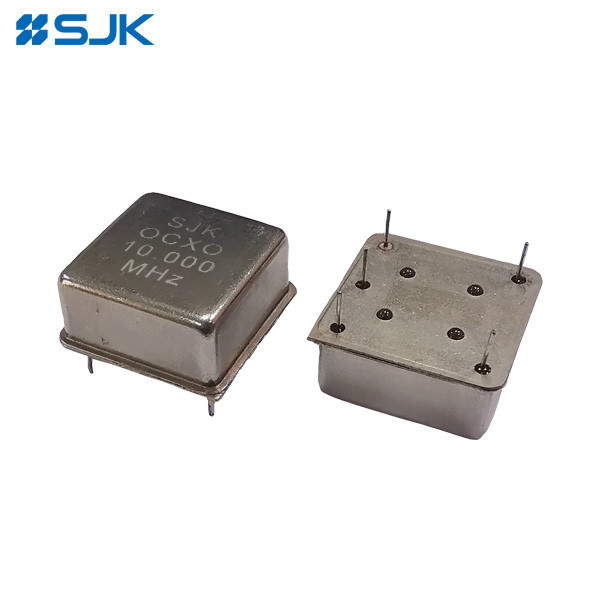

3X Series Thru-hole 20*20 OCXO Wysoki zakres częstotliwości 5MHz-40MHz Wysoka stabilność 10ppb Do telekomunikacji

Charakterystyka:

Wymiary 20,6 × 20,6 × 11,0 mm, przez otwór cały metalowy osłonek
3.3V, 5V napięcia zasilania
Kryształ SC-Cut
Typ wyjścia: HCMOS
Zakres wysokiej częstotliwości: 5MHz~40MHz
Stabilność ±10 ppm powyżej -40°C do +85°C
Dostępne jest sterowanie napięciem (elektroniczne dostosowywanie częstotliwości)
Aplikacja dla SDH/SONET, Test & Instrumentation, Synthesizer, Digital Switch, Reference Timing Circuit itp.
Zgodne z RoHS / wolne od Pb

Specyfikacje elektroniczne:

Pozycja		3X serii DIP 20*20 OCXO
Forma fali wyjściowej		HCMOS
Zakres częstotliwości		5 MHz do 40 MHz
Napięcie zasilania		3.3V		5V
Początkowa tolerancja kalibracji		± 500 ppm (maks.)
		Vcon=+1,65V		Vcon=+2,5 V
Rodzaj zastosowanego cięcia kryształowego		Krystal SC-Cut
Stabilność częstotliwości	vs Temperatura	± 10 ppm max. powyżej -30°C do +70°C
		± 10 ppm max. powyżej -30°C do +70°C
		± 10 ppb maks. powyżej -40°C do +85°C
	Vs napięcie zasilania	± 10 ppm maksymalnie (Vcc±5%)
	vs Czas rozgrzewki	maksymalnie 3 minuty w zakresie ±50ppb od jego częstotliwości odniesienia
	Vs Starzenie się	±0,5 ppm maks./po 30 dniach; ±50 ppm maks./pierwszy rok; ±300 ppm maks. w ciągu 10 lat.
Kontrolowanie napięcia włączone Pin 1 (EFC)	Zakres regulacji częstotliwości	± 0,5 ppm min, ± 2 ppm max.
	Zakres napięcia sterującego	+1,65V±1,65V		+2,5V±2,5V
	Funkcja przeniesienia	Pozytywne: zwiększenie napięcia sterowania zwiększa częstotliwość wyjścia.
	Impedancja wejściowa	100 KΩ min.
	Liniowość EFC	± 10% maksymalnie.
Władza	Rozpraszanie energii (@25°C)	1.3W max. w stanie stacjonarnym; 800mA max. przy włączeniu
Produkcja	Wydajność logiczna wysoka (V)_{Och, nie.})	+2,4V min.		+3,5V min.
	Wynik logiczny niski (V)_OL)	Maksymalnie +0,5V.		Maksymalnie +0,5V.
	Cykl pracy	45~55%
	Obciążenie	15 pF
	Czas wzrostu / czas upadku	7nS max. (20% ~ 80% formy fali)
	Zmiana hałasu fazowego [20MHz](Typ.)	10 Hz	100 Hz	1 kHz	10 kHz
		-115 dBc	-135 dBc	-145 dBc	-150 dBc
Temperatura pracy		-20~+70°C, -40~+85°C lub określić
Temperatura przechowywania		-55~+125°C
Wielkość opakowania (LWH)		20.620,611,0 mm
Jednostka pakowania		1000 sztuk na pudełko

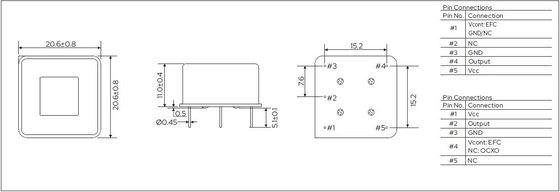

Wymiary:

DIP2020-OCXO-Dimension
