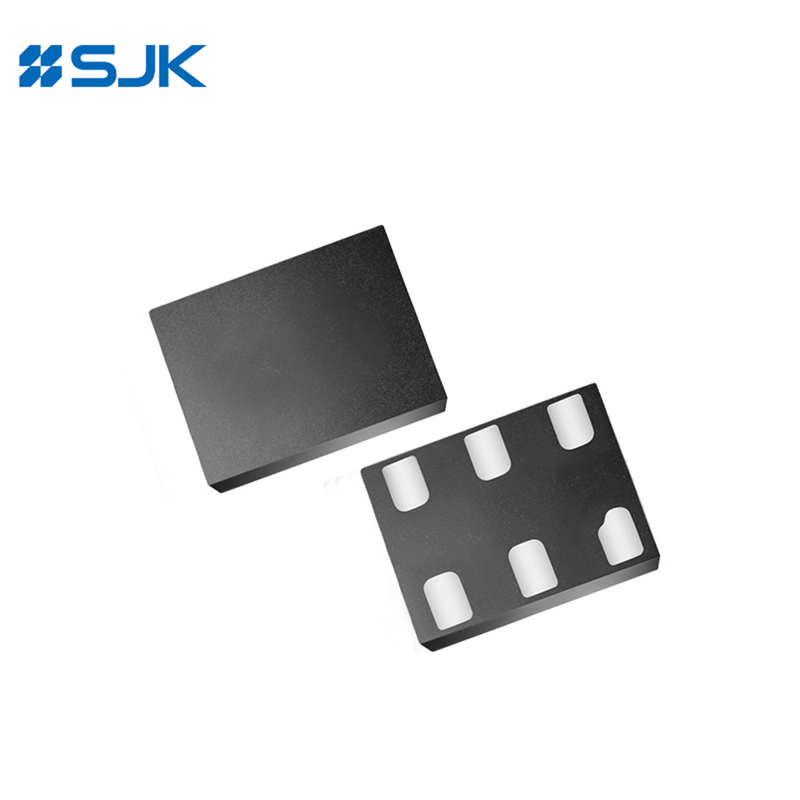

Name: SMD 3225 MEMS HCSL o niskim drgaczeniu obsługa oscylatora różnicowego 1-220MHz 2,25-3,63V
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT9365AI -4B2-33E125.000000T
Price: 1,499.05 USD
Availability: InStock

Nazwa marki:	SJK
Numer modelu:	SiT9365AI -4B2-33E125.000000T
MOQ:	1000 sztuk
Cena £:	negotiable
Szczegóły opakowania:	1000 SZTUK / ROLKA
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

SGS, RoHS, Reach

Model:

Wyjście MEMS HCSL SJK9365

Zakres częstotliwości:

1 ~ 220 MHz

Napięcie zasilania:

2,5 V, 2,8 V, 3 V, 3,3 V, 2,25 ~ 3,63 V

Rodzaj wyjścia:

HCSL

stabilność częstotliwości:

±10 ppm, ±20 ppm, ±25 ppm

Wielkość:

3,2 * 2,5 mm

Wnioski:

10G Ethernet, SATA, pamięć masowa, serwer, telekomunikacja, stacja bazowa itp

Pakiet:

3225

Możliwość Supply:

80 tys. sztuk/dzień

Podkreślić:

Oscylator SMD 3225 MEMS

Oscylator MEMS o niskim jitterze

Oscylator różniczkowy 220 MHz

Opis produktu

SMD 3225 MEMS HCSL o niskim drgaczeniu obsługa oscylatora różnicowego 1-220MHz 2,25-3,63V

Cechy

Każda częstotliwość między 1 MHz a 220 MHz z dokładnością do 6 cyfr po przecinku

Szeroki zakres temperatury od -40 do 105 °C

0.1ps RMS dżitter fazowy powyżej 12KHz do 20MHz

Przemysłowy i rozszerzony zakres temperatur handlowych

Typy sygnalizacji wyjściowej LVDS i LVPECL

Wielkość 3,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm

Automatyczne montowanie i lutowanie z powrotem

Zastosowania: 10G Ethernet, SONET, SATA, SAS, Telecom, Storage, Server itp.

Zgodne z RoHS / wolne od Pb

Specyfikacje

Rodzaj	SiT9365 MEMS
Rodzaj wyjścia	HCSL
Zakres częstotliwości	1~220MHz
Napięcie zasilania	2.5V/2.8V/3V/3.3V/2.25~3.62V
Stabilność częstotliwości	±10 ppm~±25 ppm lub określić
Temperatura pracy	-40~+85°C, -40~+105°C
Wysokie napięcie wejściowe (VIH)	70% Vdd
Niskie napięcie wejściowe (VIL)	30% Vdd
Impedancja wejść-wyciągania	250 KΩ μ Max. (Pin1 Logic High)
Impedancja wejść-wyciągania	2MΩ Μmin. (Pin1 Logic Low)
Czas uruchomienia	Maksymalnie 3 sekundy.
Czas wznowienia	3.8 μs Max.
Cykl pracy	45~55%
Obecne zużycie	89 mA Max.
OE wyłączyć prąd zasilania	58 mA Max.
Włókno wyjściowe różnicowe	450 mV maks.
Prąd wydajny wyłącz prąd wycieku	1 μA Max.
Prąd w stanie gotowości	100 μA Max.
Zmiana wielkości VOD	50 mV
napięcie zwrotne	1.375V Max.
Zmiana wielkości VOS	Maksymalnie 50 mV.
Czas wzrostu/spadku	Maksymalnie 290ps.
Włączenie/wyłączenie czasu	3.8n Max.
Jitter okresowy RMS	1.6 PS Max.
Jitter okresu RMS (na przypadek)	0.32 PS Max.
Zakres temperatury przechowywania	-60~+150°C
Jednostka pakowania	3225: 3000 sztuk na rolkę 5032 / 7050: 1000 sztuk na rolkę

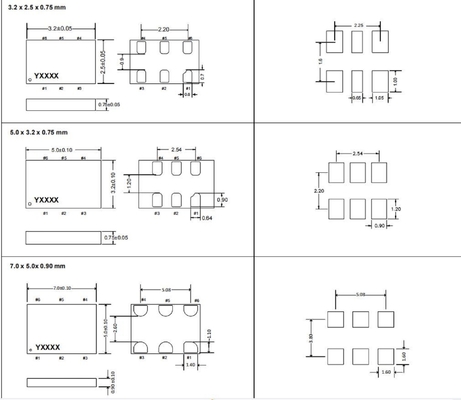

Wymiary [mm]

SJK9121-LVDS-Pin-Fuction

SJK9121-LVDS-Dimensions

SMD 3225 MEMS HCSL o niskim drgaczeniu obsługa oscylatora różnicowego 1-220MHz 2,25-3,63V 2 +86-755-88352869

SMD 3225 MEMS HCSL o niskim drgaczeniu obsługa oscylatora różnicowego 1-220MHz 2,25-3,63V 3 Rita@q-crystal.com
