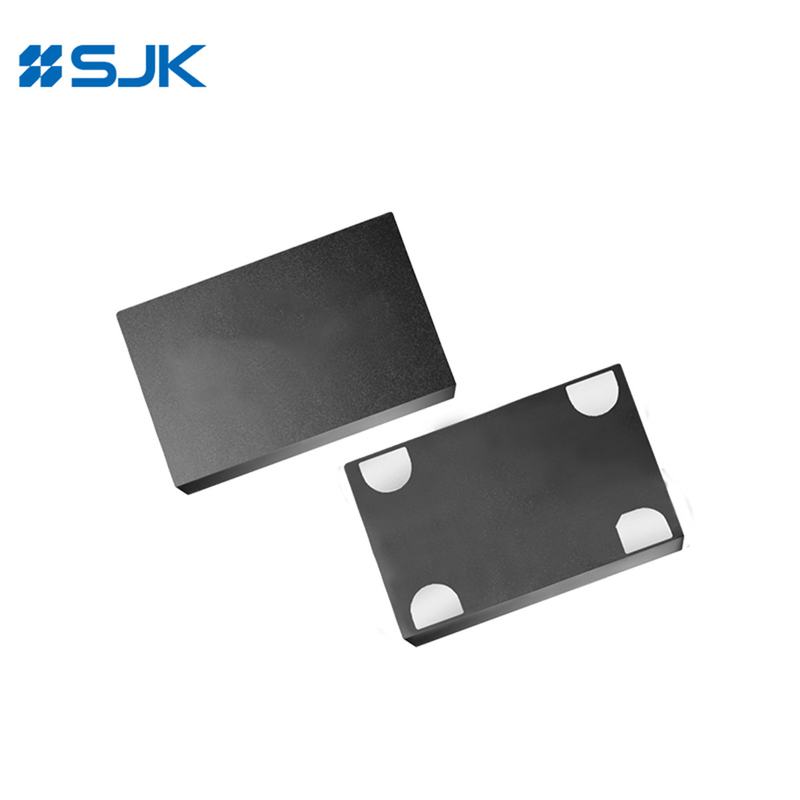

Name: SJK8009 7050 Oscylator MEMS o niskiej mocy z częstotliwością od 115 do 137 MHz SOT23-5 Pakiet -40~+125°C
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT8009BC-81-18E-132.000000D
Price: 1,499.05 USD
Availability: InStock

Nazwa marki:	SJK
Numer modelu:	SiT8009BC-81-18E-132.000000D
MOQ:	100 sztuk
Cena £:	negotiable
Szczegóły opakowania:	3 Kpc/kolor lub 1 Kpc/kolor
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

SGS, RoHS, REACH

Model:

Oscylator MEMS małej mocy serii SJK8009

Zakres częstotliwości:

110 ~ 137 MHz

Rodzaj wyjścia:

CMOS

stabilność częstotliwości:

±20 ppm

Wielkość:

70,0*5,0 mm

Wnioski:

Ethernet, USB, elektronika medyczna, centrum danych, audio i wideo itp

Zakres temperatury pracy:

-40°C do +125°C

Włącz funkcję:

- Tak, proszę.

Napięcie zasilania:

1,8 V do 3,6 V

Prąd zasilania:

10,5 μA

Obciążenie wyjściowe:

15 pF

Rodzaj opakowania:

SOT23-5

Starzenie się:

± 3 ppm/rok

Możliwość Supply:

8 Kpc dziennie

Podkreślić:

Oscylator 7050 mems

Oscylator Mems o niskiej mocy

oscylator kryształowy mems 137MHz

Opis produktu

SJK8009 7050 Oscylator MEMS o niskiej mocy z 115 do 137MHz SOT23-5 pakiet -40~+125°C

Cechy

Zakres częstotliwości od 110 MHz do 137 MHz

Doskonała stabilność częstotliwości do ± 20 ppm

Niskie zużycie mocy 4,9 mA przy 1,8 V

Tryb gotowości dla dłuższej żywotności baterii

Szybki czas uruchomienia 5 ms

Typ wyjścia LVCMOS/HCMOS

Rozmiar 2.0 x 1.62,5 x 2.03,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm × mm

Automatyczne montowanie i lutowanie z powrotem

Aplikacje: DSC, Ethernet, USB, SATA, IP Cam, elektronika medyczna, audio i wideo, centrum danych itp.

Zgodne z RoHS / wolne od Pb

Specyfikacje

Rodzaj	SJK8009 Oscylator MEMS niskiej mocy
Rodzaj wyjścia	LVCMOS / HCMOS
Zakres częstotliwości	110~137MHz
Napięcie zasilania	1.8~3.3V
Stabilność częstotliwości	±20 ppm, ±25 ppm lub określić
Obecne zużycie	7.5 mA Max.
Prąd w stanie gotowości	4.3 mA Max.
Prąd OE wyłączony	4.2mA Max.
Temperatura pracy	-40~+85°C
Cykl pracy	45~55%
Czas wzrostu/spadku	2.5ns Max.
Włókno Vol (Max.) / Voh (Min.)	10%Vcc / 90%Vcc
Włókno Vil (maks.) /Vih (min.)	30%Vcc / 70%Vcc
Impedancja wejść-wyciągania	150KΩ Maks. (Pin1 Logic High)
Impedancja wejść-wyciągania	2MΩ Min. (Pin1 Logic Low)
Czas uruchomienia	Maksymalnie 5 ms.
Włącz/wyłącz czas	122 sekundy maks.
Czas wznowienia	Maksymalnie 5 ms.
Jitter okresowy RMS	4ps Max.
Jitter od szczytu do szczytu	30ps maksymalnie.
Jitter fazowy RMS (12KHz~20MHz)	Maksymalnie 2 sek.
Temperatura przechowywania	-60~+150°C
Jednostki pakowania	2016 / 2520 / 3225: 3000 sztuk na rolkę 5032 / 7050: 1000 sztuk na rolkę

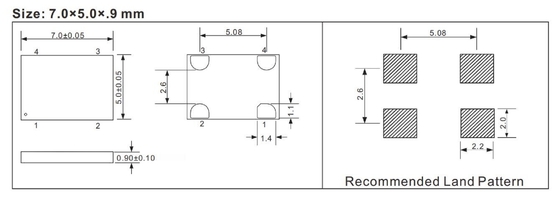

Wymiary [mm]

SJK8009-PIN-FUNCTION

sjk8009-dimensions

SJK8009 7050 Oscylator MEMS o niskiej mocy z częstotliwością od 115 do 137 MHz SOT23-5 Pakiet -40~+125°C 2 +86-755-88352869

SJK8009 7050 Oscylator MEMS o niskiej mocy z częstotliwością od 115 do 137 MHz SOT23-5 Pakiet -40~+125°C 3 Rita@q-crystal.com
