Nazwa marki:	SJK
Numer modelu:	SiT8209AC-23-25E-156.000000T
MOQ:	100 sztuk
Cena £:	negotiable
Szczegóły opakowania:	3 Kpc/kolor lub 1 Kpc/kolor
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

SGS, RoHS, REACH

Model:

Ocylator MEMS wysokiej częstotliwości wysokiej wydajności serii SJK8209

Zakres częstotliwości:

80-220MHz

Rodzaj wyjścia:

Kompatybilny z LVCMOS/LVTTL

stabilność częstotliwości:

± 10 ppm

Wielkość:

2.0x1.62,5x2.03,2 x 2.55,0x3.2, 7,0x5,0 mm

Wnioski:

SATA, SAS, Ethernet, 10-Gigabit Ethernet, SONET, PCI Express, wideo, Bezprzewodowe

Włącz funkcję:

- Tak, proszę.

Napięcie zasilania:

1.8V / 2.5V/2.8V/3.3V

Prąd zasilania:

10,5 μA

Obciążenie wyjściowe:

15 pF

Rodzaj opakowania:

SOT23-5

Zakres temperatury pracy:

-40°C do +85°C

Starzenie się:

± 3 ppm/rok

Możliwość Supply:

8 Kpc dziennie

Podkreślić:

Oscylator 2520 mems

oscylator mems 80MHz

mems osc 220 MHz

Opis produktu

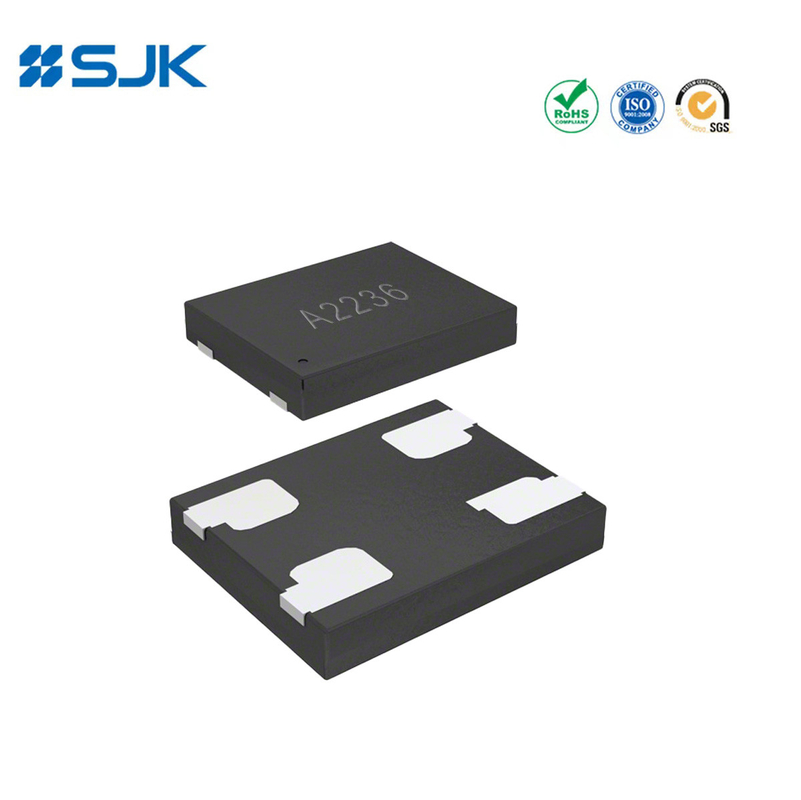

SJK8209 2520 Oscylator MEMS o wysokiej częstotliwości od 80 do 220 MHz Wysoka wydajność ±10 do ±50 ppm do telekomunikacji, sieci

Cechy

Każda częstotliwość pomiędzy 80.000001 a 220 MHz z dokładnością do 6 cyfr po przecinku

100% pin-to-pin drop-in replacement to quartz-based oscillators

Ultra niskie drganie fazowe: 0,5 ps (12 kHz do 20 MHz)

Stabilność częstotliwości tak niska jak ± 10 ppm

Przemysłowy lub rozszerzony komercyjny zakres temperatury

Wyjście zgodne z LVCMOS/LVTTL

Standardowe 4-pin pakiety: 2,5 x 2.03,2 x 2.55,0 x 3.27,0 x 5,0 mm x mm.

Outstanding silicon reliability of 2 FIT or 500 million hour MTBF (wyjątkowa niezawodność krzemowa 2 FIT lub 500 milionów godzin MTBF)

Pb-free, zgodny z RoHS i REACH.

Bardzo krótki czas realizacji

Wnioski

SATA, SAS, Ethernet, 10-Gigabit Ethernet, SONET, PCI Express, wideo, bezprzewodowe

Komputery, magazyny, sieci, telekomunikacje, kontrola przemysłowa.

Specyfikacje

Rodzaj	SJK8209 Wysokiej częstotliwości wysokiej wydajności oscylator MEMS
Rodzaj wyjścia	LVCMOS/LVTTL
Zakres częstotliwości	80-220MHz
Napięcie zasilania	1.8V,2.5V.2.8V,3.3V
Stabilność częstotliwości	± 10 ppm
Obecne zużycie	36 mA Max.
Prąd w stanie gotowości	70mA maks.
Prąd OE wyłączony	31 mA max.
Temperatura pracy	-40~+85°C
Cykl pracy	45~55%
Czas wzrostu/spadku	2Max.
Włókno Vol (Max.) / Voh (Min.)	10%Vcc / 90%Vcc
Włókno Vil (maks.) /Vih (min.)	30%Vcc / 70%Vcc
Impedancja wejść-wyciągania	250KΩ Maks. (Pin1 Logic High)
Impedancja wejść-wyciągania	2MΩ Min. (Pin1 Logic Low)
Czas uruchomienia	Maksymalnie 5 ms.
Włącz/wyłącz czas	122 sekundy maks.
Czas wznowienia	Maksymalnie 5 ms.
Jitter okresowy RMS	4ps Max.
Jitter od szczytu do szczytu	30ps maksymalnie.
Jitter fazowy RMS (12KHz~20MHz)	Maksymalnie 2 sek.
Temperatura przechowywania	-60~+150°C
Jednostki pakowania	2016 / 2520 / 3225: 3000 sztuk na rolkę 5032 / 7050: 1000 sztuk na rolkę

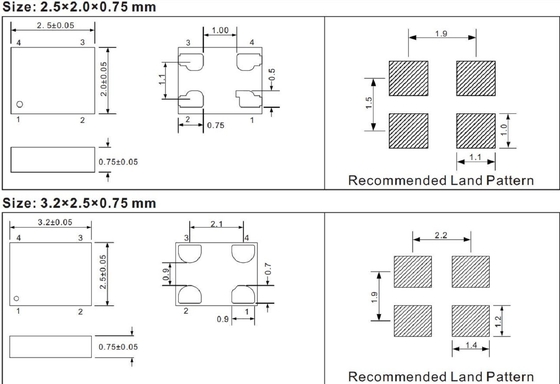

Wymiary [mm]

SJK8209 2520 Oscylator MEMS o wysokiej częstotliwości 80 do 220 MHz ±10 do ±50 ppm 0

SJK8209 2520 Oscylator MEMS o wysokiej częstotliwości 80 do 220 MHz ±10 do ±50 ppm 1

SJK8209 2520 Oscylator MEMS o wysokiej częstotliwości 80 do 220 MHz ±10 do ±50 ppm 3 +86-755-88352869

SJK8209 2520 Oscylator MEMS o wysokiej częstotliwości 80 do 220 MHz ±10 do ±50 ppm 4 Rita@q-crystal.com
