Name: Wytwarzanie 2520 TCXO 26.000MHz 1.8V Wyjście fal sinusów wyciętych ± 0.5ppm -40~+85°C
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q26000M1H04K0A6
Price: 1,499.05 USD
Availability: InStock

Nazwa marki:	SJK
Numer modelu:	SJK-7Q26000M1H04K0A6
MOQ:	3000szt
Cena £:	negotiable
Szczegóły opakowania:	3 tys. szt./szpula
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

SGS, RoHS, REACH

Model:

Seria 7Q SMD TCXO

Zakres częstotliwości:

26 000 MHz

Napięcie zasilania:

1,8 V

Rodzaj wyjścia:

Przycięta fala sinusoidalna

Wielkość:

2,5*2,0*0,85 mm

stabilność częstotliwości:

±0,5 ppm~±1,0 ppm

Wnioski:

GPS, komunikacja bezprzewodowa, telefon komórkowy itp.

Rodzaj:

SMD

Pakiet:

2520

Podkładka:

4 podkładki

Możliwość Supply:

70KKszt./m

Podkreślić:

2520 TCXO 1

8 V

2520 TCXO 26.000MHz

Opis produktu

SMD 2520 TCXO 26.000MHz 1.8V Wyjście fal sinusów wyciętych ± 0.5ppm -40~+85°C

Cechy

Logika wyjścia LVCMOS, zakres częstotliwości od 10 MHz do 60 MHz

Rozmiar 2520, SMD o wysokości 0,80 mm TCXO /VC-TCXO

Operatory niskiego napięcia: 1,8 V, 2,5 V, 2,8 V, 3,3 V

Stabilność częstotliwości: ±2ppm~±5ppm

Funkcja 3-stania

Automatyczne montowanie i lutowanie z powrotem

Aplikacje: Telefon komórkowy, komunikacja bezprzewodowa, IoT, GPS, WLAN i wiele innych

RoHS Compliant & Pb-Free

Specyfikacje

Rodzaj		SMD serii 7Q TCXO
Rodzaj wyjścia		CMOS
Obciążenie wyjściowe		15 pF
Napięcie zasilania		1.8~3.3V
Zakres częstotliwości		10~60MHz
Prąd zasilający		10 mA Max.
Poziom produkcji		0.1Vcc /0.9Vcc
Stabilność częstotliwości	Tolerancja	± 2,0 ppm Maks. (po 2 ponownych przepływach)
	vs Temperatura	±2 ppm~±5 ppm
	Vs napięcie zasilania	Maksymalnie ± 0,2 ppm	Maksymalnie ± 0,2 ppm
	Vs Starzenie się	±1,0 ppm Maks./rok
Cykl pracy		45~55%
Czas wzrostu / upadku		- Max. 8 sekund.
Czas uruchomienia		Maksymalnie 5 ms.
Temperatura pracy		-40~+85°C lub określić
Hałas fazowy @26MHz	100 Hz	-110dBc/Hz
	1 kHz	-130 dBc/Hz
	10 kHz	-145 dBc/Hz
Jednostka pakowania		3000 sztuk na rolkę

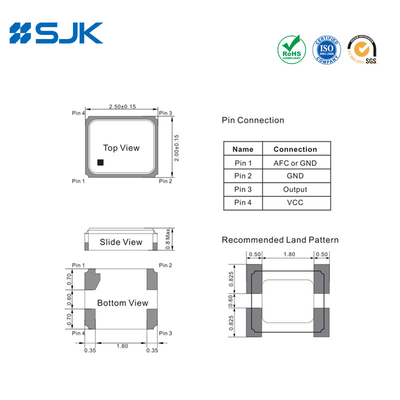

Wymiary [mm]

Wytwarzanie 2520 TCXO 26.000MHz 1.8V Wyjście fal sinusów wyciętych ± 0.5ppm -40~+85°C 0

Wytwarzanie 2520 TCXO 26.000MHz 1.8V Wyjście fal sinusów wyciętych ± 0.5ppm -40~+85°C 1 +86-755-88352869

Wytwarzanie 2520 TCXO 26.000MHz 1.8V Wyjście fal sinusów wyciętych ± 0.5ppm -40~+85°C 2 Rita@q-crystal.com
