Name: Przez otwór 4 Pin 25*25mm OCXO Wsparcie 10MHz, 100Mz 5~100MHz 5.0V lub 12V ±100ppb lub ±20ppb dla telekomunikacji
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9MA0000M5Z04J1A6 OR SJK-9MA0000MAB04J1A6
Price: 1,499.05 USD
Availability: InStock

Nazwa marki:	SJK
Numer modelu:	SJK-9MA0000M5Z04J1A6 OR SJK-9MA0000MAB04J1A6
MOQ:	10pcs
Cena £:	negotiable
Szczegóły opakowania:	100pcs/Bag
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

SGS, RoHS, REACH

Model:

9M serii DIP OCXO

Frequency range:

5~100MHz

Supply voltage:

3.3V/5.0V/12V

Tolerancja częstotliwości:

100ppb

Wielkość:

25*25*12 mm

Applications:

Base Station, Digital Switch, Reference Timing Circuit, etc

SMD or DIP:

Through hole

Popularna częstotliwość:

10.000 MHz, 100 MHz

Stabilność:

± 0,05 ppm

Zakres temperatury pracy:

-20 ~+70 ℃, -40 ~+85 ℃

Możliwość Supply:

70KKszt./m

Opis produktu

Przejście przez otwór 25*25*12mm OCXO 5~100MHz 5.0V lub 12V ±100ppb -30~+70°C dla obwodu czasu odniesienia

Cechy

OCXO (Oscylator kryształowy sterowany piecem)

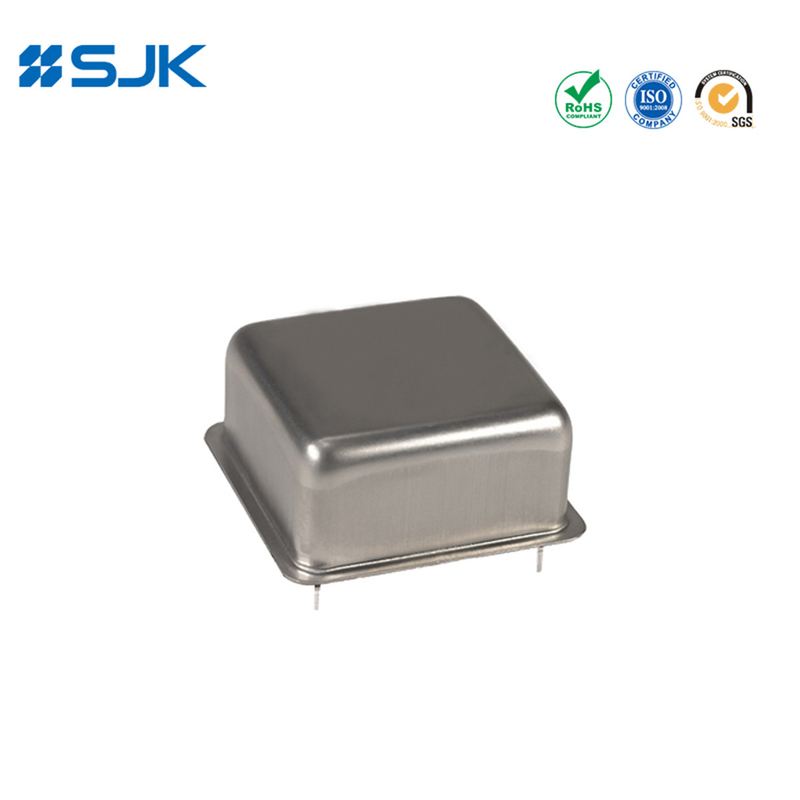

Typowy 25,4 × 25,4 × 12,7 mm DIP Through-hole OCXO

Zakres częstotliwości od 5 MHz do 100 MHz

Stabilność częstotliwości ±3ppb powyżej -40~+85°C

Strata 3 (ogólnie ±0,3 ppm włącznie z 10 latem starzenia)

Bardzo szybkie rozgrzewanie i precyzyjna stabilność

Zastosowania: Stacja bazowa, przełącznik cyfrowy, urządzenia testowe, urządzenia pomiarowe, SDH, SONET itp.

RoHS Compliant & Pb-Free

Specyfikacje

Rodzaj		DIP OCXO serii 9M
Rodzaj wyjścia		LVTTL/Sine wave
Obciążenie wyjściowe		15pF lub określić
Forma fali wyjściowej		Włókna
Napięcie zasilania		3.3V/5.0V	12V
Zakres częstotliwości		5~40MHz	10~100MHz
Temperatura pracy		-40~+85°C, lub określić
Stabilność częstotliwości	Tolerancja częstotliwości	Maksymalnie ± 10 ppm.
	Wartość temperatury pracy	±3ppb~±10ppb
	Vs. napięcie zasilania	± 5 ppm maksymalnie (± 5 zmian)
	W porównaniu z obciążeniem	± 5 ppm maksymalnie (± 10 zmian)
	Vs Starzenie się	±0,5 ppm/dzień, ±50 ppm/rok, ±0,3 ppm/10 lat
Włókno Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
Cykl pracy		45~55%
Nieprawdziwy		-60 dBc
Rozgrzewka		±10 ppm (w ciągu 2 minut @+25, odnosząc się do 1 godziny)
Zużycie energii (stan stacjonarny)		1.3W Max.
Zakres regulacji częstotliwości		±0,5 ppm (+1,65V±1,65V/+2,5V±2,5V/+5V±5)
Hałas fazowy @20MHz	@10Hz	-120 dBc/Hz
	@100Hz	-135 dBc/Hz
	@1KHz	-145 dBc/Hz
	@10KHz	-150 dBc/Hz
Jednostka pakowania		100 sztuk.

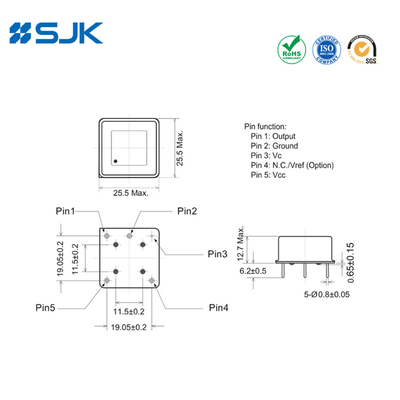

Wymiary [mm]

Przez otwór 4 Pin 25*25mm OCXO Wsparcie 10MHz, 100Mz 5~100MHz 5.0V lub 12V ±100ppb lub ±20ppb dla telekomunikacji 0

Przez otwór 4 Pin 25*25mm OCXO Wsparcie 10MHz, 100Mz 5~100MHz 5.0V lub 12V ±100ppb lub ±20ppb dla telekomunikacji 1 +86-755-88352869

Przez otwór 4 Pin 25*25mm OCXO Wsparcie 10MHz, 100Mz 5~100MHz 5.0V lub 12V ±100ppb lub ±20ppb dla telekomunikacji 2 Rita@q-crystal.com
